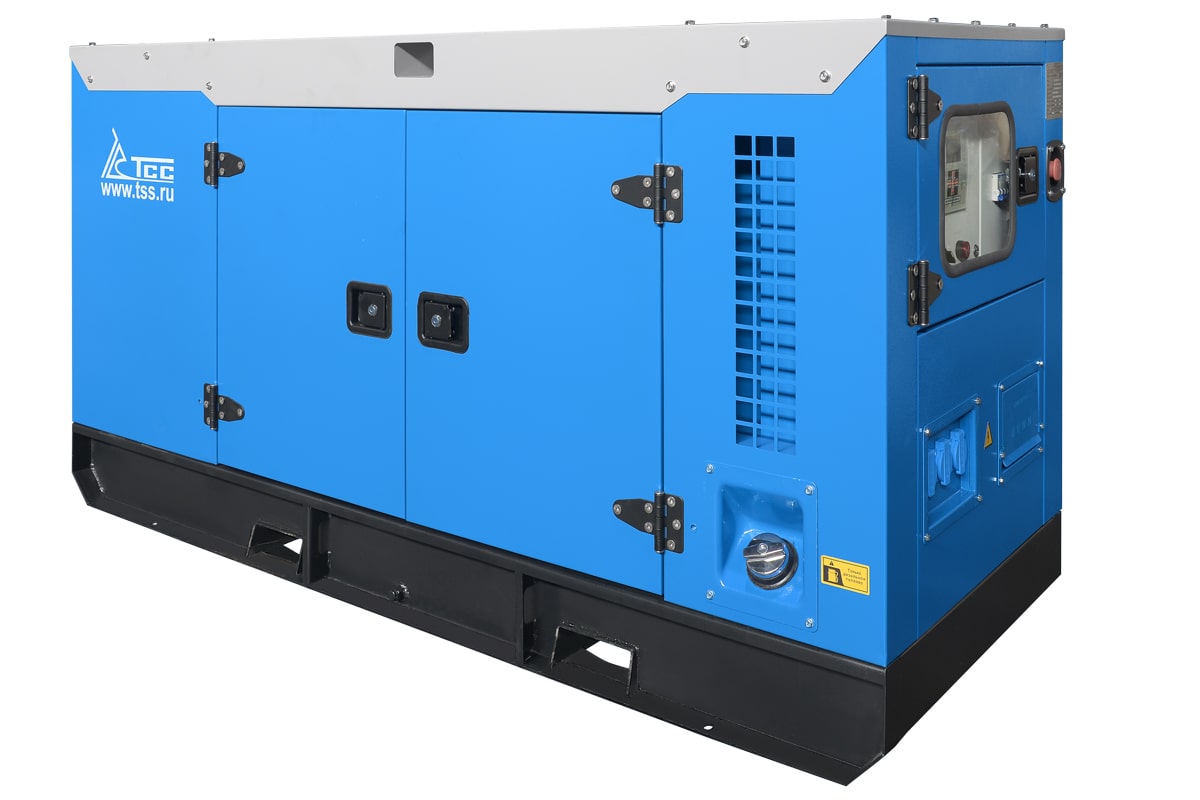

Дизельный генератор ТСС АД-20С-Т400-1РКМ7 в кожухе 031142

Общие характеристики

Серия	TSS Prof
Мощность номинальная, кВт	20
Мощность номинальная, кВА	25
Мощность максимальная, кВт	22
Мощность максимальная, кВА	27.5
Коэффициент мощности	0.8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	36
Объём системы охлаждения (л)	11.4
Объём топливного бака (л)	102
Топливный сепаратор	нет
Расход топлива при 50% мощности л/ч	2.4
Расход топлива при 75% мощности л/ч	3.6
Расход топлива при 100% мощности л/ч	4.8
Автономная работа на 75% нагрузки без дозаправ (ч)	28.3
Степень автоматизации	1 (ручной запуск)
Установленный аккумулятор Ah/V	1х60/12
Исполнение	ШумозащитныйКожух
Уровень шума (dB/7м)	67
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	292, 727x589
Габаритные размеры (Д;Ш;В; мм)	2000х850х1070
Ресурс работы до кап. ремонта (ч)	13000
Экологический класс	без экологического класса
Производитель двигателя	Weichai
Мощность двигателя максимальная, кВт	25
Емкость масляной системы (л)	8
Мощность генератора, кВт	20
Система возбуждения	SHUNT
Степень изоляции	H
Точность регулировки напряжения (± %)	1
Язык интерфейса контроллера	русский
Масса, кг	706
Вес брутто (кг)	716
Комплектация	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, заправка маслом и ОЖ, ЗУ АКБ, "сухой" контакт
Высота рамы (мм)	178
Напряжение бортового электрооборудования, (В)	12

 Контроллер Lovato

Модель	Контроллер Lovato RGK600
Вес брутто (кг)	0.6
- Диапазон рабочих температур (°C)	-30 .. +70
Внешняя ссылка на изображение	http://1c-upload.tss.ru/08c028cf-4155-11e7-9493-00155d030626.jpg
Выбор режима измерения	да
Габаритные размеры (Д;Ш;В; мм)	144 х 144 х 53.3
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)	100 - 480
Журнал событий	да
Звуковой сигнал общей аварии	да
Индикация активной мощности по 3ф. (кВт)	да
Индикация давления масла	да
Индикация коэффициент мощности (cosφ)	да
Индикация мощности (кВт)	да
Индикация напряжения аккумулятора (В)	да
Индикация силы тока	да
Индикация суммарной активной мощности (кВт)	да
Индикация суммарной реактивной мощности (кВАр)	да
Индикация температуры охлаждающей жидкости	да
Индикация уровня топлива в баке	да
Индикация числа оборотов двигателя	да
Класс защиты	IP54
Количество подключаемых датчиков	11
Комплектация	упаковка, крепёж, паспорт, контроллер
Контроль напряжения АКБ	да
Масса, кг	0.6
Наличие реле контроля напряжения	Нет
Напряжение (В)	7 - 33
Останов по низкому напряжению	да
Потребляемая мощность, Вт	1,1
Сигнал тревоги - неудачный запуск ДГУ	да
Сигнал тревоги - общее предупреждение	да
Сигнал тревоги - показатель низкого уровня топлива	да
Сигнал тревоги/останов ДГУ - Общая неисправность	да
Сигнал/останов ДГУ от датчика давл масла	да
Сигнал/останов ДГУ от датчика оборотов двиг	да
Сигнал/останов ДГУ от датчика темп ОЖ	да
Счётчик выработанной электроэнергии (кВт/ч)	да
Счетчик часов наработки	да
Функция задержки запуска	да
Функция задержки останова (для охлаж. двигателя)	да
Частотомер	да

Серия дизель-генераторных установок «ТСС Проф» на базе новых высокотехнологичных двигателей «TSS Diesel» была разработана инженерами «ГК ТСС» в 2013 году как линейка высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам ДГУ «ТСС Проф» сравнимы с дизель-генераторами самых известных производителей, но при этом гораздо дешевле их и по стоимости приобретения и в обслуживании. ДГУ «ТСС Проф» одинаково успешно применяются как в качестве основного источника энергопитания, так и в качестве резервного – с автоматическим запуском при сбоях в работе основной электросети. Возможные варианты применения: • Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах. • Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли. • Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб. • Основное энергоснабжение строительного оборудования • Основное или резервное энергоснабжение загородного дома, поселка. Расширенная гарантия: На дизель-генераторные установки серии «ТСС Проф» действует расширенная гарантия: 3 года либо 2000 моточасов наработки в зависимости от того, что наступит раньше. Предпродажная подготовка: Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку. Базовая комплектация: 1. Дизельный двигатель с непосредственным впрыском топлива и водовоздушным охлаждением, с турбокомпрессором и регулятором частоты вращения; Установленным навесным оборудованием и оборудован системами обеспечения; 2. Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения; 3. Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений; 4. Система электропитания с аккумуляторными батареями, генератором, пусковым стартером; 5. Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации). Преимущества двигателя «TSS Diesel»: 1. пониженный расход топлива, обеспеченный высокоэффективной топливной системой; 2. низкий уровень шума за счёт применения специальных шумопонижающих технологий; 3. надёжность и долговечность, обеспеченные применением современных материалов и роботизированной сборкой; 4. возможность мониторинга основных параметров функционирования агрегата (предусмотрен аварийный останов) с помощью цифровых контроллеров; 5. компактность, доступность узлов и агрегатов за счёт применения модульного дизайна; 6. высокая ремонтопригодность за счёт унификации и взаимозаменяемости деталей; 7. периодичность замены топливных фильтров 500 ч; 8. система впрыска топлива с новейшими топливными форсунками высокого давления снижают потребление топлива и загрязняющих выбросов; 9. встроенные системы охлаждения масла; 10. используется турбокомпрессор, который обеспечивает эффективную работу двигателя при увеличенном крутящем моменте; 11. усовершенствованный механизм привода клапанов с улучшенной смазкой и охлаждением; 12. многосекционный выпускной коллектор. Шкаф управления электростанцией: Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей. Соответствие стандартам: Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами. Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
