| Параметр | Значение |
|---|---|
| Наибольшее усилие гидроцилиндра, Тс |
6 |
| Наибольший ход прижимных валов, мм |
150 |
| Габаритные размеры, мм |
1000х500х280 |
| Масса базовой комплектации, кг |
36 |

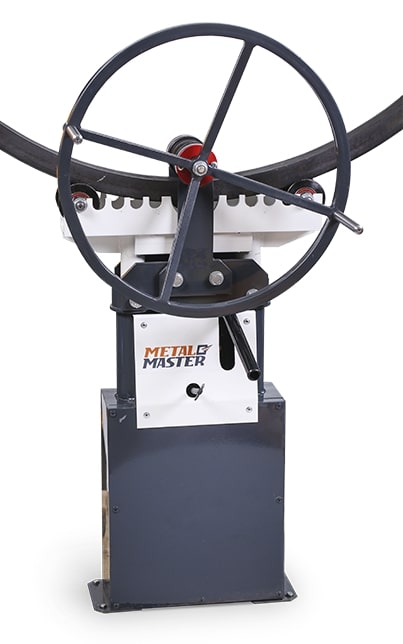

- Перед применением трубогиб необходимо закрепить.
- Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата 4 прижимаете её между ведущим вальцом и прижимными вальцами.
- Постепенно работая домкратом прокатываете трубу силовым колесом 1 до необходимого радиуса гиба. С помощью гидроклапана 6 освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение.
На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.
Применение:
Трубогиб предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.
|
Вид профиля |
Макс. сечение профиля,мм |
Минимальный радиус, мм |
оснастка |
|
оснастка в комплекте |
|||
|
|
60 х 10 |
150 |
базовая |
|
|
20х20 |
150 |
базовая |
|
|
15х15 |
300 |
базовая |
|
дополнительная оснастка |
|||
|
|
15х15 |
300 |
доп.набор |
|
|
40х40 |
300 |
доп.набор |
|
|
Ø 32 x 3.5 |
150 |
наборы круглых труб |
|
|
Ø 20 |
300 |
|
|
|
40х4 |
500 |
набор для полосы |
Фирма производитель | Ручные |
