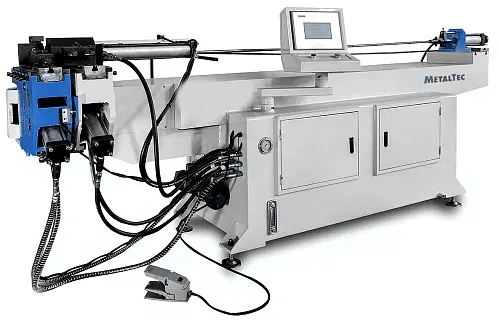

MetalTec ТВ 50 трубогибочный полуавтоматический станок

Технические характеристики
Модель
MetalTec ТВ 50

Max диаметр трубы из углеродистой стали, мм
Ø50 x 2

Мax диаметр трубы из нержавеющей стали, мм
Ø35х2

Количество шагов для формирования процесса гибки одной трубы, шт
16

Комплект оснастки
32 x 1.5 CLR 80

Min радиус гиба, мм
1,5D трубы

Max угол гиба, мм
190

Max длина трубы, мм
2200

Точность гиба, º
До 0,5

Рабочая скорость гибки, º/с
45

Макс. давление, МПа
14

Мощность гидропривода гибочного узла, кВт
5,5

Панель управления
PLC контроллер

Максимальное давление, МПа
14

Объем бака, л
130

Гидравлическая система управления
Электромагнитные клапана

Подключение, В/Гц
380 В / 50Гц


Габаритные размеры
Длина, мм
3100

Ширина, мм
750

Высота, мм
1200

Масса, кг
1350



Конструктивные особенности


Контроллер станка

Оснащение станка наиболее простым в использовании контроллером, исключает специальную подготовку оператора и снижает трудозатраты при работе.

Электрические компоненты

В станках СЕРИИ ТВ используются Электрокомпоненты ведущих мировых производителей, что говорит о надежности проверенной годами.

Гидравлические компоненты

Станок оснащен гидравлическими приводами, ведущих мировых производителей, позволяющими быстро проводить переналадку оборудования и гибку заготовок с точностью ±0,5-1º. Точность гибки сохраняется в течении всего времени полезного использования.

Дополнительная оснастка

Для гибки труб и профилей, станок может быть оснащен дополнительными комплектами оснастки, что делает оборудование универсальным.
*Для наиболее точного подбора гибочных комплектов, рекомендуется высылать чертеж изделий с указанием параметров используемых заготовок.

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода. Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.

ОСОБЕННОСТИ

Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.

Особенности трубогибов СЕРИИ ТВ:

• Простота в управлении PLC контроллер – 16 программ по 16 шагов каждая (шаг –угол гиба).
• Высокая точность гибки (±0,5-1º), сохраняется на весь срок службы оборудования.
• Сохранение исходных параметров заготовки утонение стенки не более 12%.
• Гибочная оснастка станка производится на высокоточном оборудовании ЧПУ

Комплект поставки

• Станок в сборе
• Комплект оснастки
• Инструмент для обслуживания станка
• Инструкция по эксплуатации

Дополнительная комплектация:

• Гибочный или формирующий ролик
• Зажимной штамп,
• Прижимной штамп,
• Разглаживатель (при необходимости)
• Дорн



Применение оборудования

Спортивный инвентарь и детские площадки
Мебель на металлическом каркасе
Производство полотенцесушителей

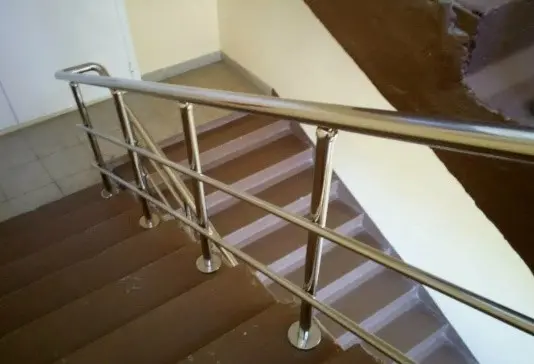

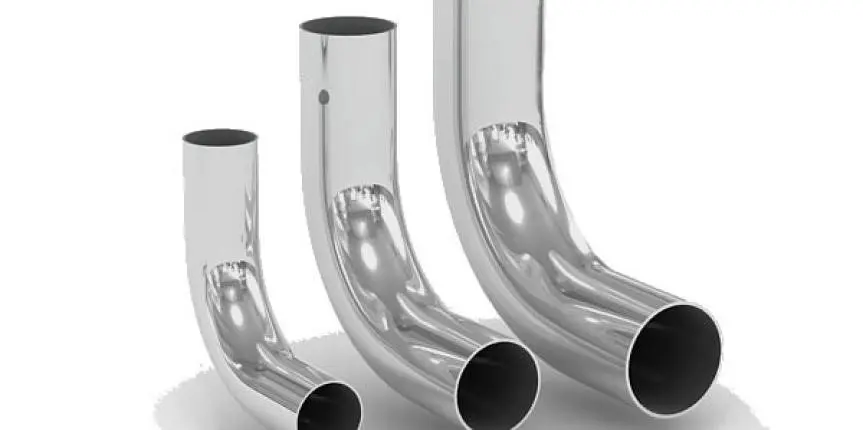

Производство Лестничных ограждений

И многие другие производства нуждаются в оборудовании такого типа при небольшой серийности производства.
