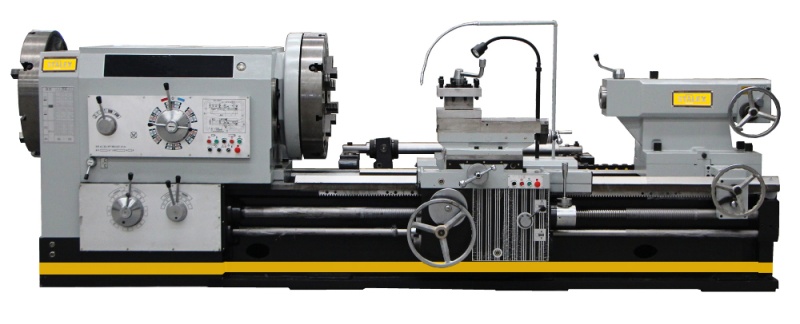

Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø850мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона(2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Модель:
Q1338x3000
Диаметр обточки над станиной
Ø1000 мм
Ø обточки над поперечным суппортом
Ø610 мм
Расстояние между центрами
3000 мм
Макс. длинна обточки
2750 мм
Ширина станины
755 мм
Макс. масса детали, обрабатываемой в центрах
6 000 кг
Частота вращения шпинделя, 9
6-205 об/мин
Диапазон диаметров для нарезания резьбы
Ø190-Ø380 мм
4-х кулачковая планшайба
Ø850 мм (2 шт) электрозажим
Проходное отверстие шпинделя
Ø390 мм
Поперечный ход
520 мм
Продольная подача ось X(32)
0,05-0,75 мм/об
Поперечная подача ось Z(32)
0,1-1,5 мм/об
Метрическая резьба, 23
1-15 мм
Дюймовая резьба, 22
28-2 TPI
Максимальный размер инструмента
45х45 мм
Угол поворота резцедержателя
90º
Ускор. перем. продольного суппорта ось Z
3,640 мм/мин
Ускор. перем. поперечного суппорта ось X
1,870 мм/мин
Конус пиноли задней бабки:
MT-6
Ход пиноли задней бабки
300 мм
Диаметр пиноли задней бабки
Ø160 мм
Габаритные размеры станка(ДхШхВ)
6400×2100×1700 мм
Мощность главного привода
22,0 кВт
Мощность двигателя подачи
1,5 кВт
Мощность двигателя СОЖ
0,125 кВт
Масса нетто
14300 кг
