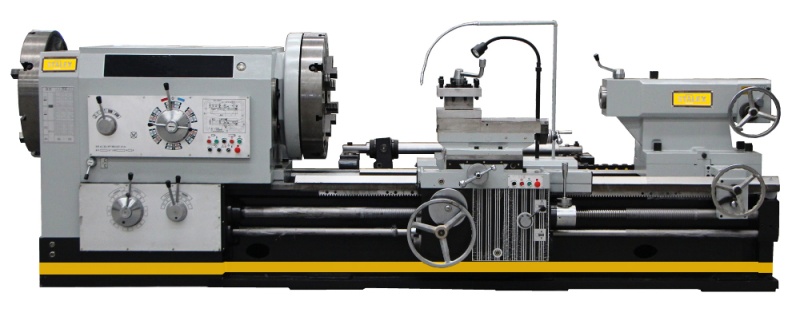

Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами Ø800 мм. Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Модель:
Q1327x1500
Диаметр обточки над станиной
Ø1000 мм
Ø обточки над поперечным суппортом
Ø610 мм
Расстояние между центрами
1500 мм
Макс. длинна обточки
1250 мм
Ширина станины
755 мм
Макс. масса детали, обрабатываемой в центрах
6 000 кг
Частота вращения шпинделя, 12
16-380 об/мин
Диапазон диаметров для нарезания резьбы
Ø130-Ø270 мм
4-х кулачковая планшайба
Ø 800 мм
Проходное отверстие шпинделя
Ø280 мм
Поперечный ход
520 мм
Продольная подача ось X(40)
0,05-1,5 мм/об
Поперечная подача ось Z(40)
0,1-3 мм/об
Метрическая резьба, 30
1-30 мм
Дюймовая резьба, 27
28-1 TPI
Максимальный размер инструмента
45х45 мм
Угол поворота резцедержателя
90º
Ускор. перем. продольного суппорта ось Z
3,640 мм/мин
Ускор. перем. поперечного суппорта ось X
1,870 мм/мин
Конус пиноли задней бабки:
MT-6
Ход пиноли задней бабки
300 мм
Диаметр пиноли задней бабки
Ø160 мм
Габаритные размеры станка(ДхШхВ)
4800×2100×1600 мм
Мощность главного привода
22,0 кВт
Мощность двигателя подачи
1,5 кВт
Мощность двигателя СОЖ
0,125 кВт
Масса нетто
10000 кг
