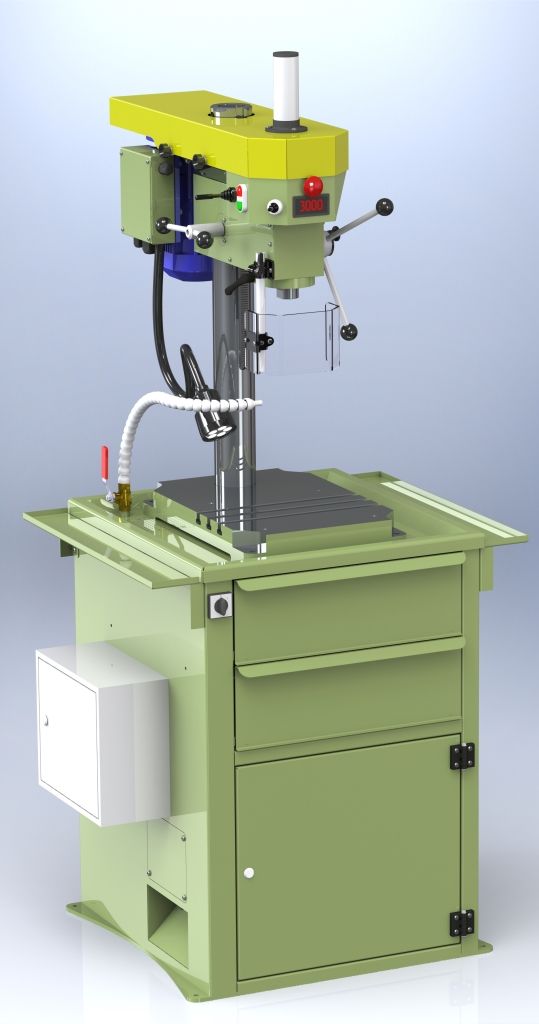

Настольный сверлильный станок НС-23

Настольный сверлильный станок модели НС-23 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Технические характеристики:


Наименование показателя	Значение
Наибольший условный диаметр сверления, мм, в стали 45	23
Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45	М16
Наибольшее перемещение шпинделя, мм	85
Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм	475 / 60
Расстояние от оси шпинделя до направляющей колонны, мм	210
Цена деления лимбов, мм
вертикального перемещения шпинделя	0,2
Число скоростей шпинделя	250-4000
Пределы частоты вращения шпинделя, об/мин
диапазон 1	250-1300
диапазон 2	800-4000
Тип подачи шпинделя	ручной
Внутренний конус отверстия шпинделя, ГОСТ 25557-2016	Морзе 3 АТ6 Тип AI
Размеры стола, мм
ширина	380
длина	350
Т-образный паз, количество, № по ГОСТ 1574-91	3, №14
Мощность привода, кВт	1,5
Частота вращения, об/мин	1500
Частота тока питающей сети, Гц	50 ± 1
Напряжение питающей сети, В	380
Габаритные размеры станка, мм, не более
длина	360
ширина	810
высота	995
Габаритные размеры эл. щита, мм, не более
длина	400
ширина	210
высота	300
Масса станка (нетто), кг, не более	210

Входит в комплект и стоимость станка:

• Станок настольный сверлильный НС-23 – 1 шт.;
• Электро щит – 1шт.;
• Штревель М12 – 1шт.;
• Паспорт – 1 экз.;
• Руководство по эксплуатации – 1 экз.
• Деревянная обрешетка

Условия эксплуатации

Наименование параметра	Значение
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4
Температура окружающей среды, ºС	от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более	80
Атмосферное давление, кПа	84..106,7
