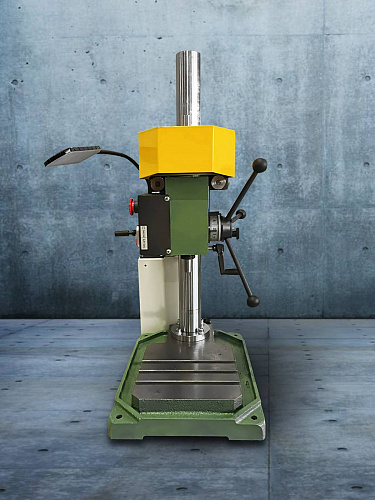

Настольный сверлильный станок НС-16

Настольный сверлильный станок модели НС-16 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Технические характеристики:


Наименование показателя	Значение
Наибольший диаметр сверления, мм	16
Конус Морзе наружний по ГОСТ 9953-82	В18
Вылет шпинделя от колонны, мм	197
Расстояние от шпинделя до стола максимальное, мм	460
Перемещение шпинделя, мм	100
Размеры рабочей поверхности стола по ГОСТ 370-93:
Ширина, мм	250
Длина, мм	255
Количество Т-образных пазов, шт	3
Расстояние между пазами по ГОСТ 1574-91, мм	50
Ширина Т-образных пазов по ГОСТ 1574-91, мм	14Н12
Скорость шпинделя:
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм	6
Частота вращения шпинделя, об/мин	450, 800, 1400, 2500, 4500
Габаритные размеры:
Длина, мм	625
Ширина, мм	345
Высота, мм	888
Питающая сеть:
Напряжение сети, В	380
Род тока - переменный, Частота, Гц	50
Напряжение цепи управления, В	220
Род тока	переменный
Номинальный ток станка А	2,7
Техническая характеристика электрооборудования:
Количество электродвигателей, шт	1
Тип электродвигателя	АИР71 А4 У2
Мощность электродвигателя, кВт	0,75
Частота вращения электродвигателя, об/мин	1500
Масса станка, кг	120

Входит в комплект и стоимость станка НС-16:

• Станок настольный сверлильный НС-16 – 1 шт.;
• Паспорт – 1 экз.;
• Руководство по эксплуатации – 1 экз.



Условия эксплуатации

Наименование параметра	Значение
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4
Температура окружающей среды, ºС	от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более	80
Атмосферное давление, кПа	84..106,7
