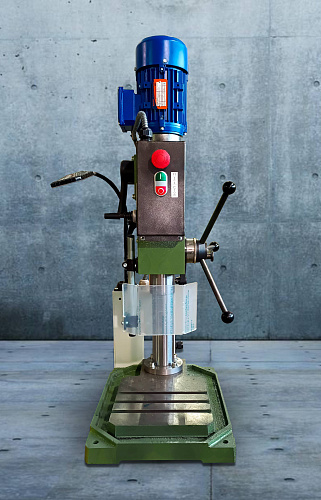

Настольный сверлильный станок 2Т118

Настольный сверлильный станок модели 2Т118 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Технические характеристики:


Наименование показателя	Значение
Наибольший условный диаметр сверления, мм	18
Наибольший диаметр сверления в стали 45, мм,	18
Наибольший диаметр сверления в чугуне СЧ20, мм	20
Нарезание резьбы в стали  45, мм	М16
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	160 ... 460
Расстояние от оси шпинделя до направляющей стойки (вылет), мм	195
Диапазон нарезаемой резьбы	М4..М16
Рабочий стол
Размер рабочей поверхности стола, мм	250 х 250
Число Т-образных пазов	3
Расстояние между пазами, мм	50
Тип подачи шпинделя	ручной
Размеры Т-образных пазов по ГОСТ 1574-91	14Н12
Шпиндель
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм	200
Ход гильзы шпинделя, мм	90
Частота вращения шпинделя, об/мин	200, 320, 560, 800, 1200, 2100
Количество скоростей шпинделя	6
Конус шпинделя внутренний по ГОСТ 25557-2016	Морзе 2 АТ6
Наибольший крутящий момент на шпинделе, Нм	30
Наибольшая осевая сила резания, Н	4000
Электрооборудование
Ток питающей сети	переменный трехфазный 50Гц, 380 В
Электродвигатель привода главного движения, кВт	0,75
Частота вращения вала электродвигателя, об/мин, синхронная	1500
Электродвигатель привода насоса, кВт	0,18
Частота вращения вала электродвигателя, об/мин, синхронная	3000
Габарит и масса станка, без тумбы и системы охлаждения инструмента
Габариты станка (длина ширина высота), мм, не более	349*610*1168
Масса станка, кг, не более	125
Габарит и масса станка, с тумбой и системой охлаждения инструмента
Габариты станка (длина ширина высота), мм, не более	860*707*2020
Масса станка, кг, не более	270

Входит в комплект и стоимость станка 2Т118:

• Станок настольный сверлильный 2Т118 – 1 шт.;
• Патрон сверлильный самозажимной - 1 шт.

• Тиски станочные чугунные поворотные - 1 шт.

• Паспорт – 1 экз.;
• Руководство по эксплуатации – 1 экз.

• Деревянная обрешетка

Условия эксплуатации

Наименование параметра	Значение
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4
Температура окружающей среды, ºС	от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более	80
Атмосферное давление, кПа	84..106,7
