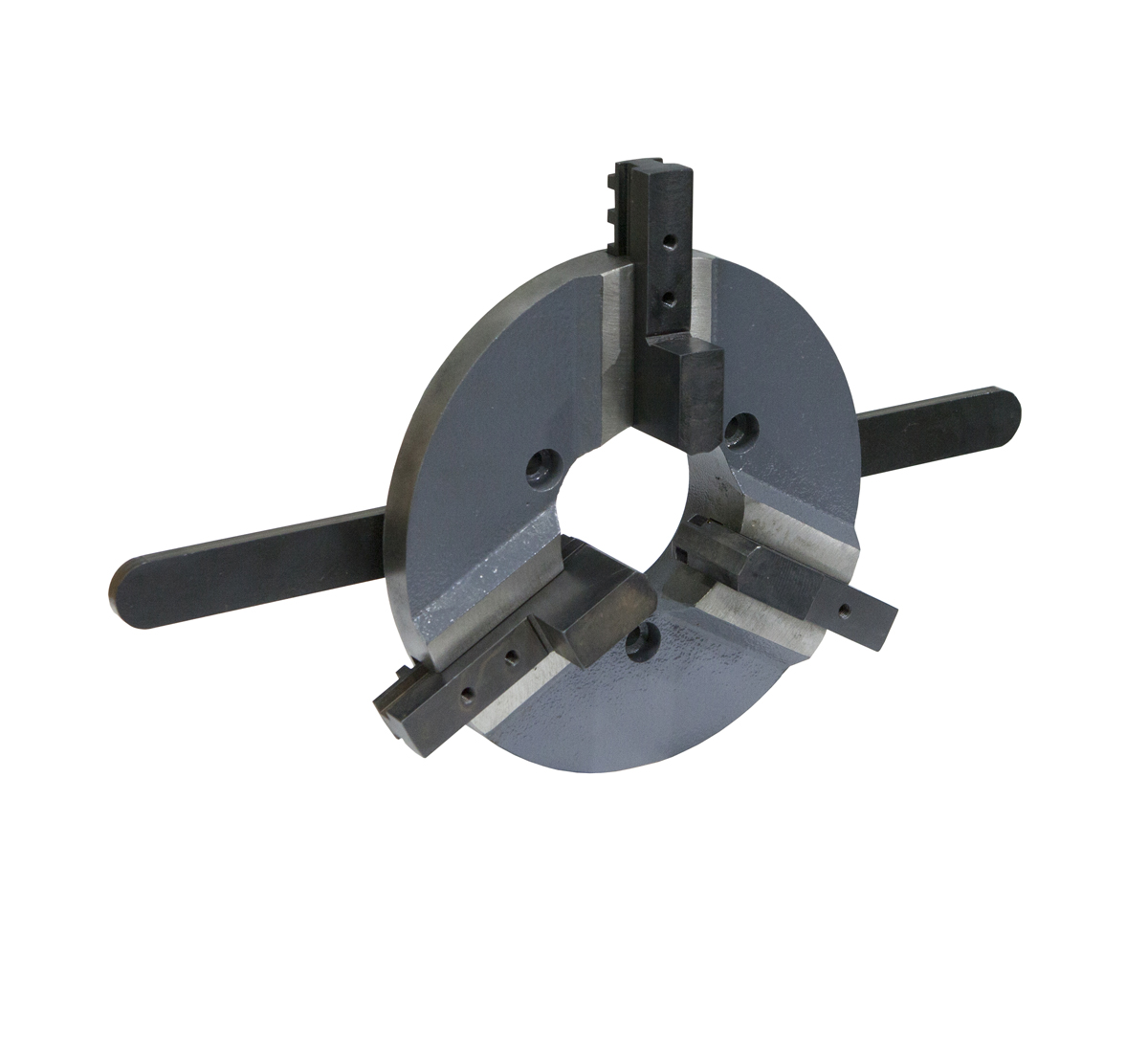

Трёхкулачковый патрон Stalex WPС 400

Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

Особенности:
• Крепление на позиционеры WP и другие поверхности - не предусмотрено
• Кулачки имеют степень закалки – HRC 17
• Материал кулачков / материал диска (корпуса) – сталь
• C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)

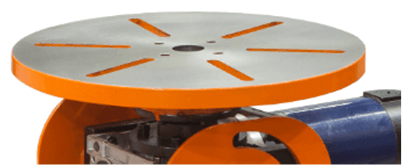

• Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC.

• Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно.

Наименование	Stalex WPС 400
Артикул	378453
Макс. усилие зажима	350 кг
Макс. грузоподъёмность	240 кг
Ø центрального отверстия	170 мм

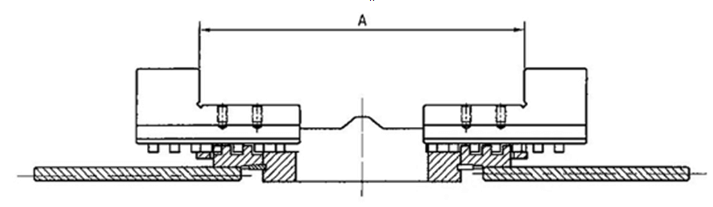

Размер А (обратное положение кулачков)	250-380 мм
Размер В (прямое положение кулачков)	120-250 мм
Совместимость позиционерами Stalex WP	WP-500
Размер упаковки (ДхШхВ)	530х530х90 мм
Масса нетто/брутто	24/26 кг
