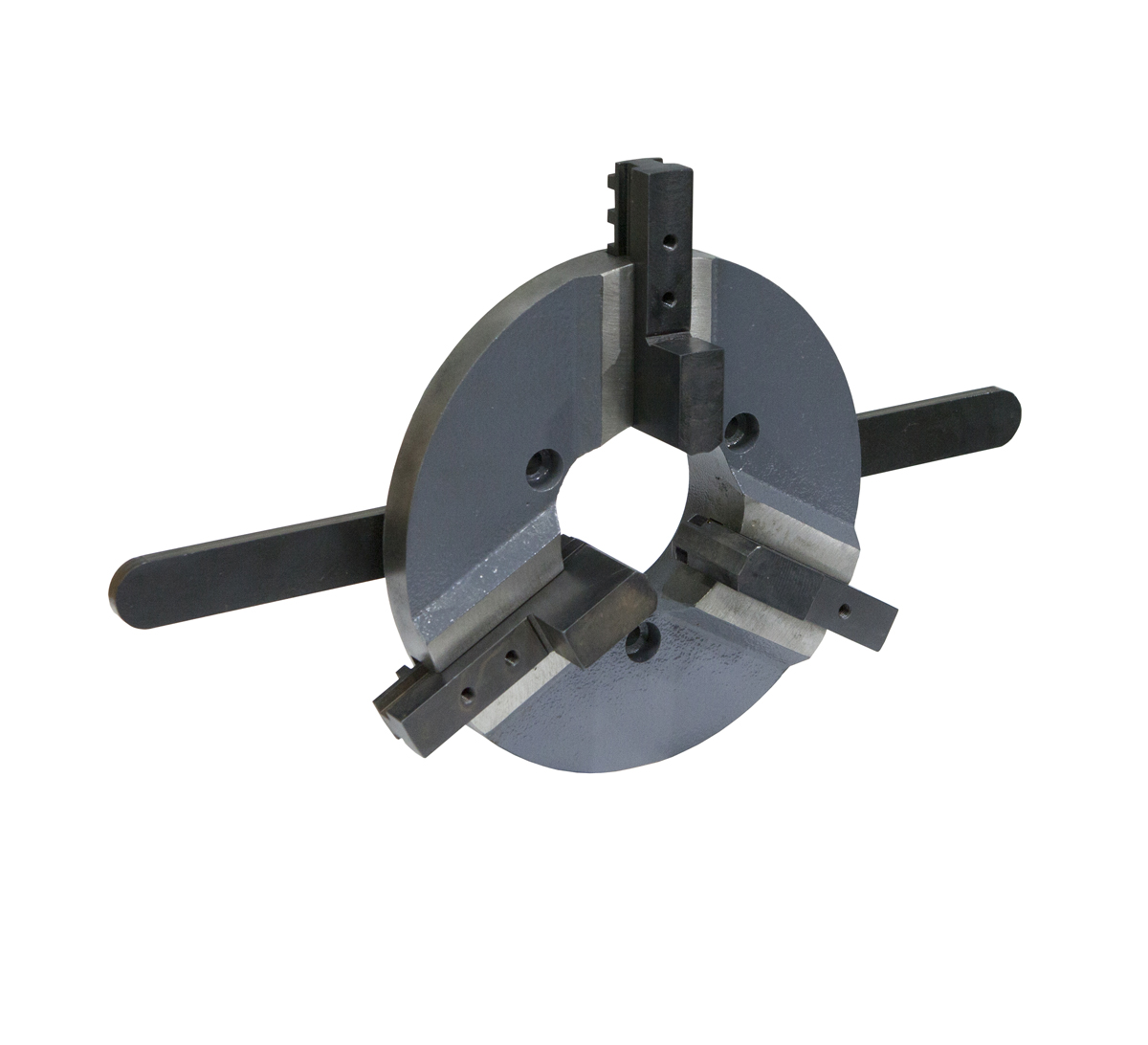

Трёхкулачковый патрон Stalex WPС 200

Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

Особенности:
• Крепление на позиционеры WP и другие поверхности - не предусмотрено
• Кулачки имеют степень закалки – HRC 17
• Материал кулачков / материал диска (корпуса) – сталь
• C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)

• Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC.

• Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно.

Наименование	Stalex WPС 200
Артикул	378451
Макс. усилие зажима	200 кг
Макс. грузоподъёмность	30 кг
Ø центрального отверстия	80 мм
Размер А (обратное положение кулачков)	110-210 мм
Размер В (прямое положение кулачков)	10-130 мм
Совместимость позиционерами Stalex WP	WP-220
Размер упаковки (ДхШхВ)	420х420х90 мм
Масса нетто/брутто	7/8 кг
