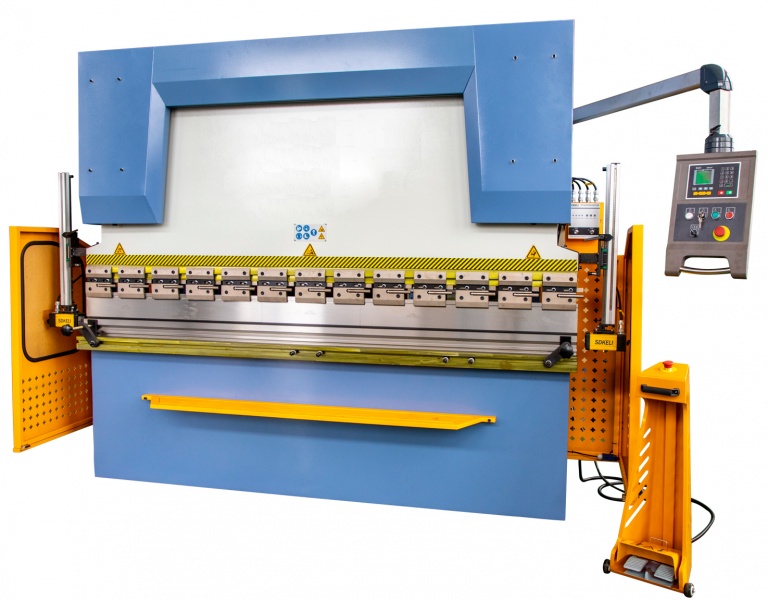

Пресс гидравлический Stalex W67Y 63/2000 E21

Гидравлический гибочный пресс - предназначен для сгибания листового металла путём создания больших сжимающих усилий, используется для выполнения качественных серийных гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточных установок, фильтров, облицовочных панелей.

Станок оснащён - система управления Estun E21, алюминиевый рычаг с пультом управления, частотно- регулируемый привод, цифровое считывание по оси X/Y, предохранительный задний щиток и левый и правый боковые щитки, задний упор с силовым приводом с помощью шарико-винтовой передачи, основные электрические элементы Schneider, ножная педаль с аварийным остановом, верхний инструмент (пуансон) с функцией быстрого зажима, инвертор Schneider, передняя крышка со светодиодной лампой.

Листогибочный пресс Stalex W67Y имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.

Преимущества

• Конструкция гидравлического листогиба имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия.
• Точная "геометрия" составных частей станины достигается - за счёт раскроя заготовок на станках лазерной и плазменной резки с ЧПУ;
• Станок имеет две скорости работы: холостой (быстрый) и рабочий (медленный) ход;
• Синхронизация движения правого и левого гидроцилиндра через торсионный вал;
• Управление листогибом осуществляется контроллером Estun E21;
• После ввода программы управление осуществляется в автоматическом режиме;
• Программирование хода заднего упора с точностью до 0,1 мм;
• Программирование времени задержки в нижней точке;
• Сохранение 40 программ по 25 шагов в каждой;
• Конструкция заднего упора с ШВП;
• Цилиндры и поршни изготовлены из стали 45 с закалкой и отпуском, чистовой расточкой, экструзией;
• Регулируемая по высоте передняя поддержка листа;
• Система крепления – универсальная система от поставщика Guoling.
• Многоручьевая 4-х сторонняя матрица и пуансон 90 град. - в стандартной комплектации к листогибу;
• Лазерная защита SDKELI.

Пример гибочного инструмента

Конструктивные особенности

---

Система крепления инструменты типа AMADA- PROMECAM

Система крепления инструменты типа AMADA- PROMECAM. Быстросъёмная система крепления и смены пуансона.

---

Педаль

Выносная панель управления, педали запуска и останова, ножная педаль класса люкс с аварийным остановом.

---

Алюминиевый рычаг

Алюминиевый рычаг с эргономичной панелью управления.

---

Защитное ограждение

Защитное заднее ограждение и левые и правые боковые ограждения.

---

Датчики отключения

Датчики отключения при открытии задних и боковых ограждений.

---

Лазерная защита

Лазерная защита SDKELI.
BLPS - лазерное защитное устройство обеспечивает защиту пальцев и рук оператора в непосредственной близости от верхнего наконечника пресс-формы. Это наиболее эффективное решение.
Защитный луч L-типа установлен возле верхнего наконечника пресс-формы, а детекторный луч перемещается параллельно верхнему кончику пресс-формы.
Комплексная функциональная конструкция для удовлетворения требований безопасности при обработке различных форм заготовки;
Независимая система управления, применимая к изгибу без возможности программирования. Хорошая устойчивость к электромагнитным помехам и помехам от света.

---

Электрокомпоненты

Основные электрические элементы Schneider.

---

Ящик для инструмента

Специальный ящик предназначенный для хранения и организации инструментов, необходимых для работы на листогибе.

---

Передняя поддержка листа

Передняя поддержка листа с настройкой по высоте (длина 680мм).

---

Задние упоры с балкой перемещения

Задние упоры с балкой перемещения при помощи высокоточной ШВП (шарико-винтовой пары) Ось Х – фронтальное перемещение заднего упора (вперёд-назад).

---

Диаграмма точек смазки

Диаграмма точек смазки обычно показывает положение каждой точки смазки на листогибе и указывает, какой тип смазки следует использовать для каждой точки.

Усилие гибки, тонн	63
Усилие гибки, кН	630
Рабочая длина, мм	2000
Расстояние между колоннами, мм	1500
Длина хода, мм	110
Задние упоры, мм	500
Глубина зева, мм	250
Ширина стола, мм	170
Высота стола, мм	780
Скорость движения вперед, мм/сек	80
Скорость гиба, мм/сек	8
Скорость возврата, мм/сек	80
Масляный бак, л	160
Мощность двигателя, кВт	5,5
Размеры машины, мм	2700x1500x2200
Масса нетто/брутто	3650/3750
