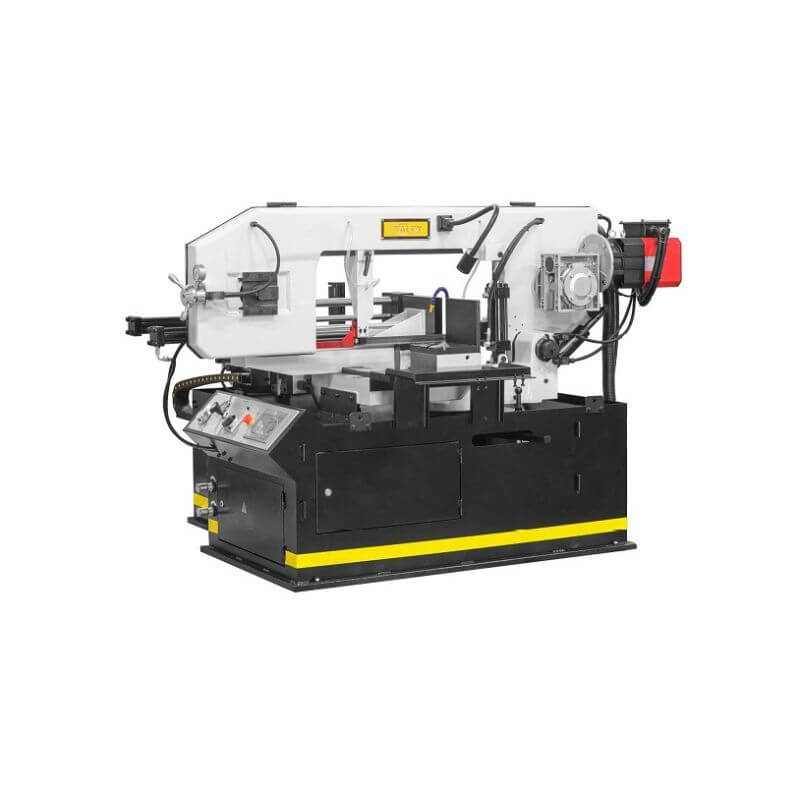

Станок ленточнопильный автоматический STALEX BS-650G (388126) предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.
- На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы:
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 650мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 900мм.
- Система смазки и охлаждения полотна + пистолет для смыва стружки.
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Характеристики:
Stalex BS-650GA
Артикул
388126A
Мощность двигателя
5,5 кВт (3-х фазный)
термозащита перегрузки двигателя, servo-двигатель
Мощность гидравлической станции
1,1 кВт
Мощность системы СОЖ
90 Вт (0,09 кВт)
Вращение пилы
От 0 до +60 градусов (автоматический поворот рамы от ЧПУ)
Привод
зубчатый (червячная передача)
Скорость резания
23-95 м/мин
Рабочая зона
+90°
+45°
+60°
труба/цилиндр
460
460
310
прямоугольный/квадратный
650х350
460х350
310х350
Габариты ленты
41х1,3х5220 мм
Скорость подачи заготовки
0-50 мм/c
Макс. единичный ход подающих гидравлических тисков
650 мм
Точность подачи заготовки
0.5/100 мм
Точность реза на отклонение по перпендикулярности
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола
900 мм
Объём гидравлического бака
80 л
Объём бака СОЖ
22 л
Система смазки и охлаждения полотна + пистолет для смыва стружки
+
Лампа дополнительного освещения
+
Дисковая щётка для очистки полотна от стружки
+
Прижимы для пакетной резки – на стационарные и подающие тиски
+
Размер упаковки (ДхШхВ)
2920х2180х2170 мм
Размер упаковки стола подачи
упакован вместе со станком
Общие габариты станка, установленного в рабочее положение (ДхШхВ)
2750x3250x1900 мм
Отдельные габариты стола подачи (ДхШхВ)
2000х650х900 мм
Масса нетто/брутто
2020/2320 кг.
Страна производитель
Китай
Гарантия
12 месяцев
На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5220 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Характеристики товара
Мощность, кВт
5.5
Угол поворота, °
0-60
Скорость ленты, м/мин
23-95
Полотно, мм
41х1.3х5220
Привод
Зубчатый (червячная передача)
Максимальное сечение заготовки под 90°, мм
460
Максимальное сечение заготовки под 45°, мм
460
Максимальное сечение заготовки под 60°, мм
310
Максимальное сечение заготовки под 90° (прямоугольник), мм
650х350
Максимальное сечение заготовки под 45° (прямоугольник), мм
460х350
Максимальное сечение заготовки под 60° (прямоугольник), мм
310х350
Габариты (ДхШхВ)
2750*3250*1900
Масса, кг
2020
