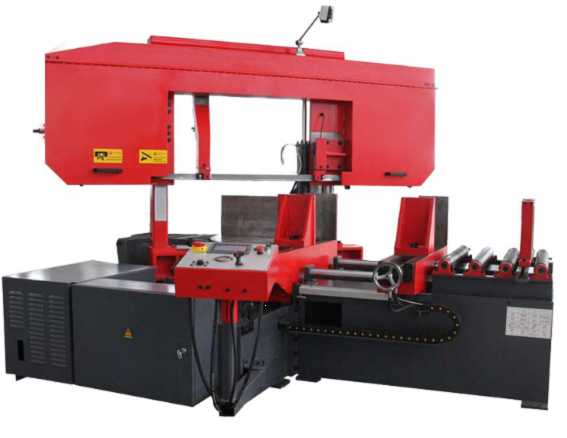

- Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
Механическое натяжение полотна.
Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.
Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.
Тиски гидравлические с возможностью быстрого зажима заготовок
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива).
Шнековый приводной конвейер для сбора стружки
Поворотный механизм
|
Stalex BS-600GA |
||
|
Артикул |
388128A |
|
|
Мощность главного двигателя |
5.5 кВт (3-х фазный), servo-двигатель |
|
|
Мощность гидравлической станции |
1,5 кВт |
|
|
Мощность системы СОЖ |
0,75 кВт |
|
|
Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
|
|
Привод |
зубчатый |
|
|
Скорость резания |
0-100 м/мин (без цифровой индикации) |
|
|
Рабочая зона |
90° |
45° |
|
|
600 |
400 |
|
|
850 х 600 |
600х400 |
|
Макс. размер пиления заготовок методом пакетной резки |
||
|
|
850 х 0 |
400х400 |
|
Макс. единичный ход подающих гидравлических тисков |
480 мм |
|
|
Мин. размер подачи заготовки с помощью ЧПУ |
5 мм |
|
|
Скорость подачи заготовки |
0-30 мм/c (скорость зависит от массы заготовки) |
|
|
Точность подачи заготовки |
0.1/100 мм |
|
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения |
|
|
Габариты ленточного полотна |
54х1,6х6685 мм |
|
|
Рабочая высота стола |
820 мм |
|
|
Объём гидравлического бака |
65 л |
|
|
Объём бака СОЖ |
70 л |
|
|
Приводной конвейер для сбора стружки |
+ |
|
|
Лампа освещения |
+ |
|
|
Индикатор натяжения |
+ |
|
|
Гидравлические прижимы для пакетной резки |
+ |
|
|
Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива) |
+ |
|
|
Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы) |
по запросу |
|
|
Лазерная указатель линии реза |
под заказ |
|
|
Размер упаковки станка |
3550х2120х2660 мм |
|
|
Размер упаковки стола подачи |
1790х1720х1490 мм |
|
|
Масса станка |
4900 кг |
|
|
Страна производитель |
Китай |
|
|
Гарантия |
12 месяцев |
|
Фирма производитель | Автоматические |
