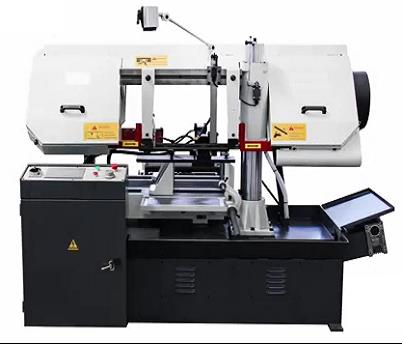

- Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- механический ограничитель подачи заготовок
Основные элементы
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер
Гидравлические тиски + прижимы для пакетной резки
ЧПУ станка
Пульт станка
Шнековый конвейер в стандартной комплектации
Механическое натяжение полотна
Рычаг регулировки натяжения полотна
Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)
Подающий стол с регулируемыми вертикальными и горизонтальными роликами
Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки
Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла.
Механический ограничитель подачи заготовок.
Лампа освещения
Концевик на опускание
Клиноременная передача
|
Наименование |
Stalex BS-5040 |
|
Артикул |
388157 |
|
Мощность двигателя |
3 кВт (3-х фазный) |
|
Вращение пилы |
пиление только под углом 90 градусов |
|
Привод |
клиноременная передача |
|
Скорость резания |
30, 50, 75, 90 м/мин |
|
Максимальное гидравлическое давление |
2.5 мПа |
|
Рабочая зона |
90° |
|
|
300 мм |
|
|
500 х 300 мм |
|
Макс. размер пиления заготовок методом пакетной резки |
прямоугольник: 500 х 145 мм квадрат: 145 х 145 мм |
|
|
|
|
Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход) |
Макс. ход - 457 мм (автоматический прижим) Макс. ход - 500 мм (ручной режим) Мин. ход – 5 мм |
|
Механический ограничитель подачи заготовок |
+ |
|
Размеры ленточного полотна |
34х1,1х4180 мм |
|
Высота от пола до основания тисков |
637 мм |
|
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
|
*Объём гидравлического бака |
28 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
Объём бака СОЖ |
50 л заливать 2/3 по уровню СОЖ |
|
Общие размеры станка (ШхГхВ) |
2130х2015х1565 мм |
|
Общие размеры упаковки |
2260х2130х1780 мм |
|
Масса |
1550/1720 кг |
|
Страна производитель |
Китай |
|
Гарантия |
12 месяцев |
|
Мобильная стойка с роликом |
+ |
|
Комплект гидравлических прижимов для пакетной резки |
+ |
Фирма производитель | Автоматические |
