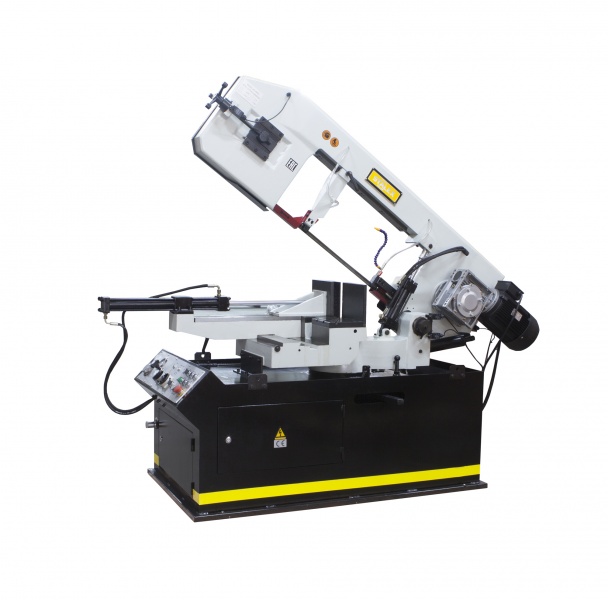

Модель Stalex BS-460G является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
|
|
Дополнительный прижим для пакетной резки для BS-460G (в комплект не входит, поставляется отдельно) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
|
Пульт станка |
|
|
Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. |
|
|
В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. |
|
|
Шильдик станка |
|
|
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №1). |
|
|
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №2). |
|
|
Механическое натяжение полотна + датчик контроля |
|
|
Зубчатый привод |
|
|
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №1). |
|
|
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №2).
|
|
|
Гидростанция |
|
|
Регулировка гидравлических тисков |
|
|
Предохранительный датчик при снятии заднего кожуха рамы. |
|
Наименование |
Stalex BS-460G |
||
|
Артикул |
388125 |
||
|
Мощность двигателя |
1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя |
||
|
Мощность гидравлической станции |
0,75 кВт |
||
|
Мощность охлаждающего насоса |
45 Вт |
||
|
Вращение пилы |
От -45 до +60 градусов |
||
|
Привод |
зубчатый (червячная передача) |
||
|
Скорость резания |
40, 80 м/мин |
||
|
Рабочая зона |
+90° |
±45° |
+60° |
|
|
330 |
305 |
205 |
|
|
460х250 |
305х250 |
205х250 |
|
Угол разворота рамы |
|
||
|
Рабочая высота стола |
850 мм |
||
|
Объём гидравлического бака |
20 л |
||
|
Объём бака СОЖ |
30 л |
||
|
Габариты ленты |
27х0,9х3960 мм |
||
|
Размер упаковки |
2310х1070х1630 мм |
||
|
Масса нетто/брутто |
750/830 кг. |
||
|
Страна производитель |
Китай |
||
|
Гарантия |
12 месяцев |
||
Фирма производитель | Полуавтоматические |
Мощность двигателя | 1,5/2,2 кВт (3-х фазный) |
Скорость резания | 40,80 м/мин (50 Гц) |
Привод | Зубчатый |
