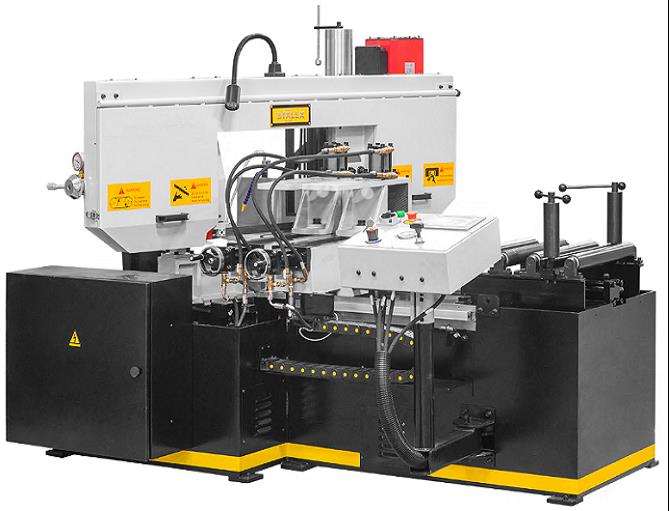

- Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Механическое натяжение полотна.
Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.
Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.
Тиски гидравлические с возможностью быстрого зажима заготовок
Прижимы для пакетной резки – на стационарные и подающие тиски
Лампа дополнительного освещения
Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
Автоматический шнековый конвейер для сбора стружки.
Поворотный механизм:
90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка.
Электрошкаф.
Основание тисков в зоне резания.
Зубчатый привод.
Механизмы движения для тисков подачи заготовки.
Стол подачи заготовки.
Датчики на подъём и опускание рамы.
|
Stalex BS-415GA |
||
|
Артикул |
388130A |
|
|
Мощность главного двигателя |
3.0 кВт (3-х фазный), servo-двигатель |
|
|
Мощность гидравлической станции |
0,75 кВт |
|
|
Мощность системы СОЖ |
45 Вт (0,045 кВт) |
|
|
Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
|
|
Привод |
зубчатый |
|
|
Скорость резания |
0-55 м/мин |
|
|
Рабочая зона |
90° |
45° |
|
|
415 |
335 |
|
|
500х415 |
265х415 |
|
Макс. размер пиления заготовок методом пакетной резки |
||
|
|
500х220 |
265х220 |
|
Скорость подачи заготовки |
0-40 мм/c |
|
|
Макс. единичный ход подающих гидравлических тисков
|
500 мм |
|
|
Точность подачи заготовки |
0.1/100 мм |
|
|
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
|
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
|
|
Габариты ленточного полотна |
34х1,1х4555 мм |
|
|
Рабочая высота стола (от пола до основания тисков) |
820 мм |
|
|
Объём гидравлического бака |
55 л |
|
|
Объём бака СОЖ |
16 л |
|
|
Автоматический конвейер для сбора стружки |
+ |
|
|
Индикатор натяжения полотна |
+ |
|
|
Лампа дополнительного освещения |
+ |
|
|
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски |
+ |
|
|
Размер упаковки станка |
2250х2350х1750 мм |
|
|
Размер упаковки стола подачи |
упакован вместе со станком |
|
|
Общие габариты станка установленного в рабочее положение |
2300х2230х1730 мм |
|
|
Макс. рабочее пространство станка |
2500х2600х2150 мм все сопутствующие детали (рама/пульт) открыты по максимуму |
|
|
Масса станка (нетто/брутто) |
2780/3000 кг |
|
|
Страна производитель |
Китай |
|
|
Гарантия |
12 месяцев |
|
Фирма производитель | Автоматические |
