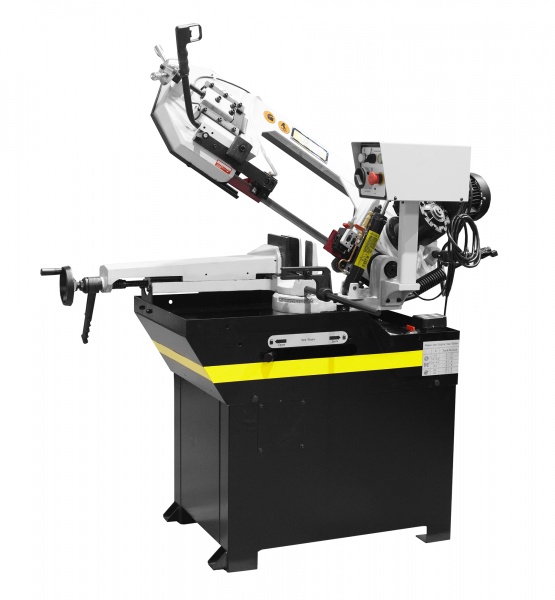

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Гидравлическая система снабжена электромагнитным клапаном.
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Стандартная комплектация для Stalex BS-280G:
1. Поворотный стол с возможность поворота 0°…+45°…+60º
2. Подвижные направляющие с твердосплавными пластинками
3. Перепускной клапан плавная регулировка опускания пильной рамы
4. Тиски с ручным зажимом, и доводчиком
5. Скорость вращения пилы, фиксированная 40,80 м/мин
6. Ручное натяжение ленты
7. Мерный упор 500 мм
8. Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
9. Пила ленточная квалитет М42
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Маховик ручного натяжения ленты
|
|
|
|
|
|
|
|
|
|
|
Stalex BS-280G |
|||
|
Выходная мощность двухскоростного двигателя |
0,75/1,1 кВт. (3-х фазный) |
||
|
Потребляемая мощность двухскоростного двигателя |
1/1,5 кВт. (3-х фазный) |
||
|
Скорость резания |
40 – 80 м/мин |
||
|
Привод |
зубчатый |
||
|
Рабочая зона |
+90° |
+45° |
+60° |
|
|
220 |
160 |
110 |
|
|
250x155 |
160х110 |
80x95 |
|
Угол разворота рамы |
|
||
|
Размер полотна |
27х0,9х2450 мм |
||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
||
|
Гидравлическая система с электромагнитным клапаном |
+ |
||
|
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
||
|
Расстояние от пола до основания тисков |
935 мм |
||
|
Мерный упор |
500 мм |
||
|
Размер упаковки |
1330х800х1050 - пила |
||
|
670х400х620 - стойка |
|||
|
Масса нетто/брутто |
254/287 кг |
||
|
Производство |
Китай |
||
|
Гарантия |
1 год |
||
Фирма производитель | С гидроразгрузкой |
Мощность двигателя | 1,1 кВт. (3-х фазный) |
Скорость резания | 40; 80 м/мин |
Привод | Зубчатый |
