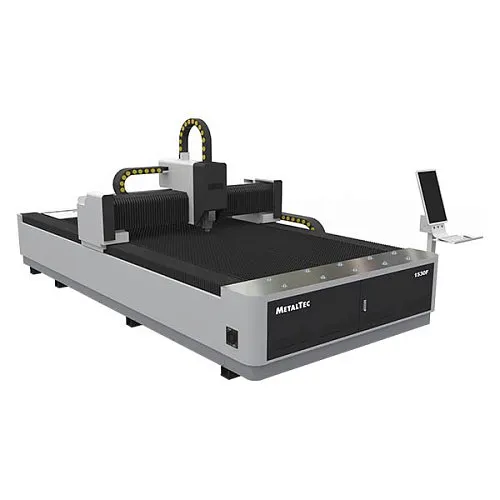

MetalTec 1530 F (3000W) оптоволоконный лазерный станок для резки металла

Технические характеристики
Модель
1530 F (3000W)

Рабочая зона (X x Y), мм
1530 x 3050

Вид охлаждения
Чиллер HAN LI / S&A

Направляющие по осям X, Y, Z, мм
Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения)

Передача по осям X, Y
Двухприводные зубчатыe рейки LEITESEN (Тайвань)

Передача по оси Z
Шарико-винтовая пара

Редуктор
MOTOREDUCER / NIDEC-SHIMPO (Япония)

Датчик высоты
Автоматический

Пневматические элементы
SMC (Япония)

Элетрокомпоненты
OMRON (Япония) / SCHNEIDER (Франция)

Система управления
RAYTOOLS AX3000

Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf

Смазка
Централизованная система смазки

Ускорение
до 0,8 G

Точность позиционирования, мм
± 0,03

Точность повторного позиционирования, мм
± 0,02

Напряжение, В
380

Гарантия на станок
2 года


Лазер
Тип лазера
Оптоволоконный лазер

Режущая голова
RAYTOOLS (Автофокус)

Производитель лазера
Raycus

Мощность лазера, Вт
3000

Длина волны лазера, нм
1070

Срок работы лазера, ч
100 000

Гарантия на лазерный источник
2 года


Двигатели
Двигатель по осям X, Y, кВт
Серводвигатель DELTA 0,75 (Тайвань)

Двигатель по оси Z, кВт
Серводвигатель DELTA 0,4 (Тайвань)


Резка
Максимальная скорость резки, м/мин
30

Максимальная скорость холостого хода, м/мин
85

Минимальная ширина резки, мм
0,12


Габаритные размеры
Длина, мм
4400

Ширина, мм
2250

Высота, мм
1700

Вес, кг
1800



Конструктивные особенности

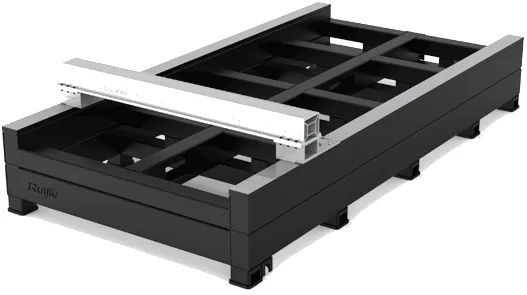

ЦЕЛЬНОСВАРНАЯ СТАНИНА
Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.




ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

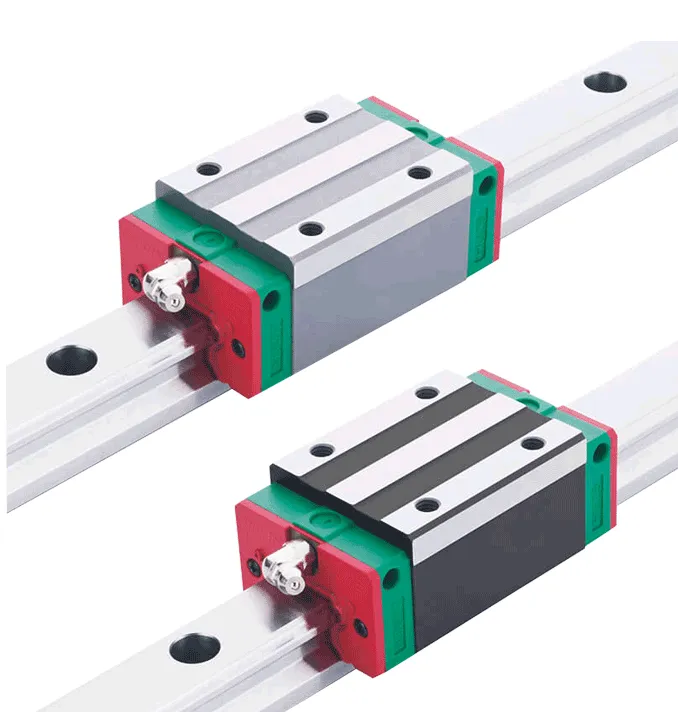

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LEITESEN (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.




ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

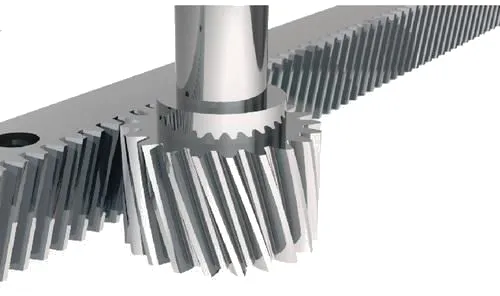

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.




ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)

Преимущества планетарного редуктора:

• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Более высокий КПД;
• Облегченная конструкция - вдвое компактней и легче редукторов других видов
• Не требуют обслуживания в процессе эксплуатации

ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
Станок оснащен лазерным источником компании RAYCUS (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

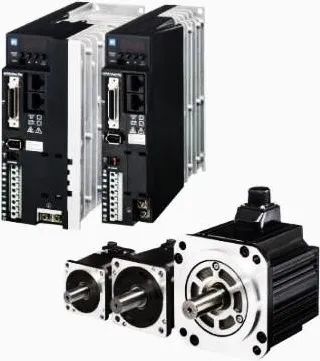

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

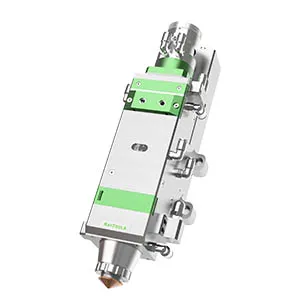

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Станок оснащён лазерной головкой Raytools (Швейцария), с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

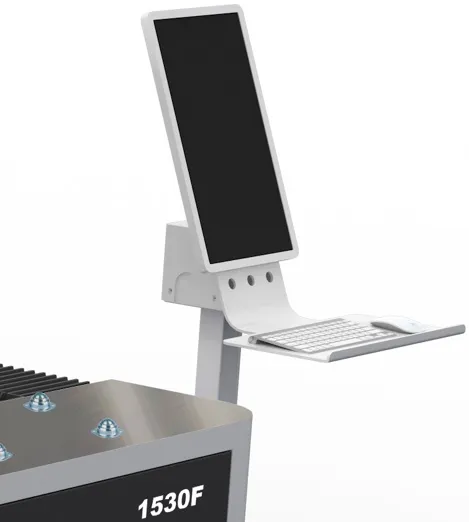

КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

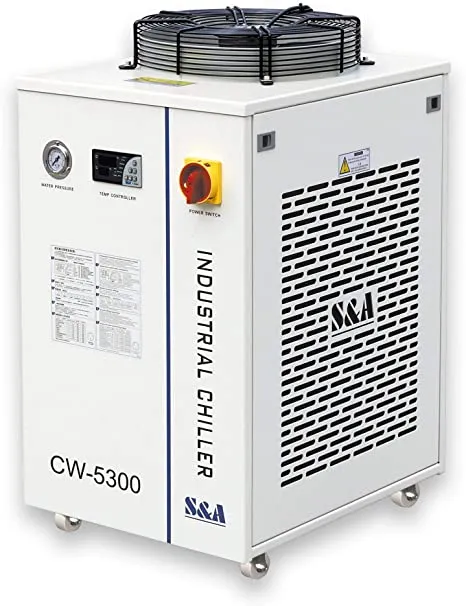

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

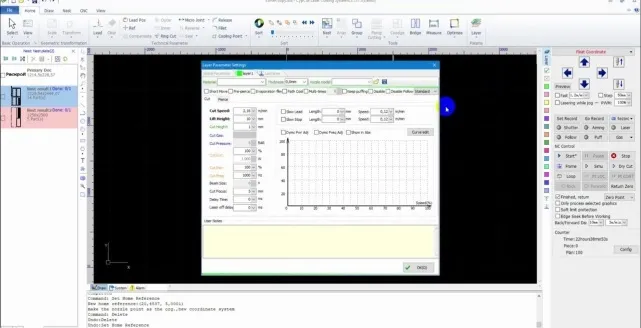

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.




УДАЛЕНИЕ ОТХОДОВ РЕЗКИ
Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

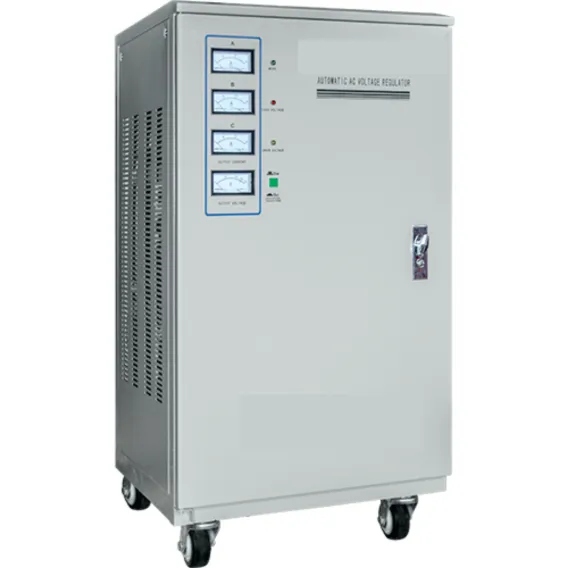

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 F (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

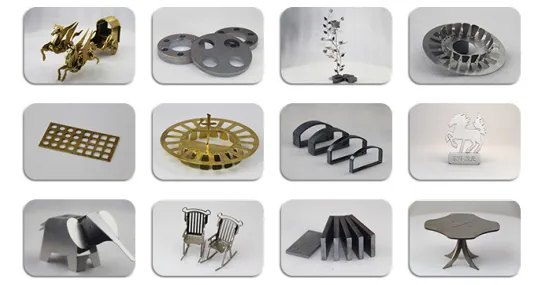

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
