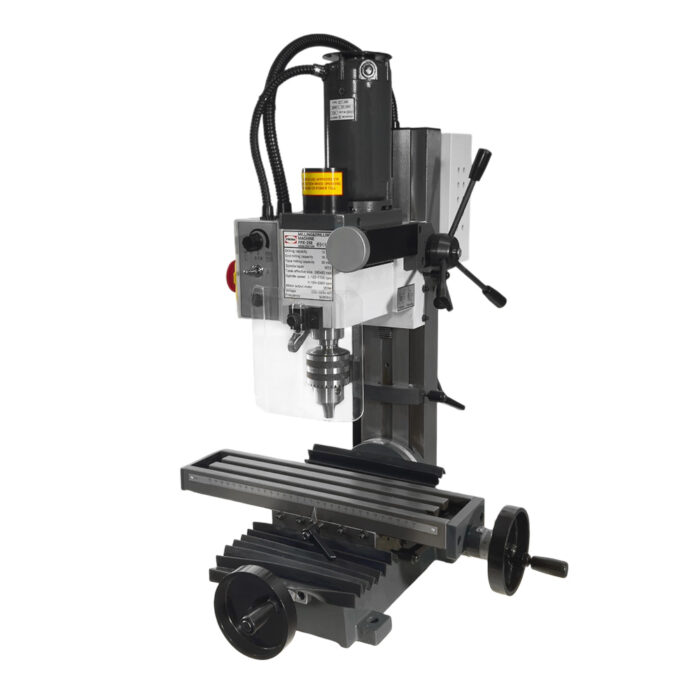

Вертикально-фрезерный станок FPX-25E предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.
В данной модели вертикально-фрезерного станка предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.
Основные узлы и детали оборудования
1. Электродвигатель главного привода.
2. Потенциометр.
3. Выключатель электродвигателя.
4. Аварийный выключатель.
5. Крышка предохранителя.
6. Защитный экран.
7. Стол.
8. Зажим поперечного перемещения стола.
9. Маховик продольной подачи стола.
10. Маховичок микроподачи шпинделя.
11. Шкаф электрооборудования.
12. Ручка вертикального перемещения фрезерной головки.
13. Шпиндель.
14. Зажим ограничителя вертикального перемещения фрезерной головки.
15. Стойка станка.
16. Маховик поперечной подачи стола.
17. Основание.
Дополнительная информация
Для установки инструмента 4 в шпиндель 3 станка снимите колпачок 1 с инструментального штока. Вставьте фиксатор шпинделя (фиксатор входит в комплект поставки станка) в специальное отверстие 2, расположенное справа, в верхней части фрезерной головки. В шпиндель станка установите инструмент с конусной оправкой MK III и с внутренней резьбой M 12 вместо хвостовика. Удерживая конусную оправку с инструментом одной рукой, другой закрутите инструментальный шток. Затяните гайку штока ключом. Удалите фиксатор шпинделя из станка. Вставьте колпачок 1 инструментального штока на место.
Комплектация
| Наименование | Количество |
|---|---|
| Патрон 1 – 13; В16 | 1шт |
| Конус патронный MK III | 1шт |
| Инструментальный болт | 1шт |
| Стопор шпинделя | 1шт. |
| Маслёнка | 1шт. |
| Ручка для штурвала перемещения стола | 2шт. |
| Сухари Т-образного стола | 2шт. |
| Предохранитель 3.15 А. | 1шт. |
| Инструмент: | |
| Ключ сверлильного патрона | 1шт. |
| Ключ торцевой шестигранный 6; 5; 4; 3 | 4 шт. |
| Ключ гаечный 17 x 19, 14 x 17, 8 x 10 | 3шт. |
| Ключ специальный 36мм | 1 шт. |
| Ключ радиусный 45 x 52 | 1 шт. |
| Инструкция по эксплуатации |
Фирма производитель | Вертикально-фрезерные станки |
Диапазон оборотов шпинделя | 0-2500 об/мин |
Размер стола | 400х90мм |
Ход шпинделя | 215мм |
Вылет шпинделя | 170мм |
Высота от шпинделя до стола макс. | 275мм |
Общая высота | 880мм |
Макс. расстояние от шпинделя до стола | 275мм |
Угол наклона фрезерной головки | ±45 градусов |
