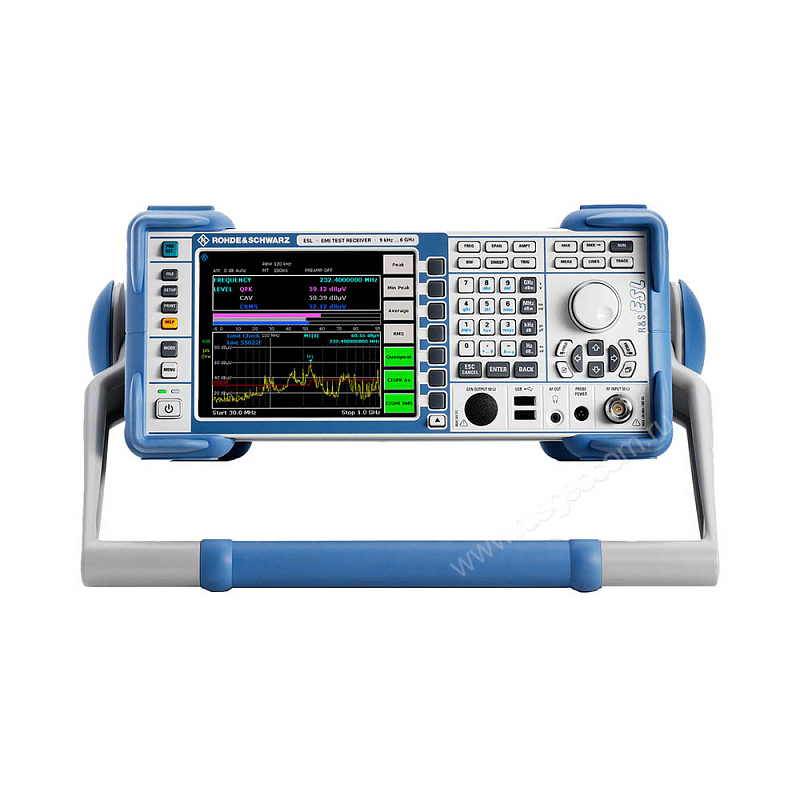

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 - это комбинированный бюджетный прибор для измерения параметров и визуального исследования составляющих периодических сигналов и стационарных шумов по спектрограммам.
Лабораторный приемник можно использовать в качестве измерительного устройства либо анализатора спектра в ходе разработки электронных устройств и компонентов в полосе частот до 6 ГГц, а также при проведении предсертификационных испытаний на электромагнитную совместимость в соответствии с выбранными стандартами.
Принцип действия
В режиме анализатора спектра супергетеродинный приемник с микропроцессорным управлением Rohde & Schwarz ESL6 выполняет автоматическое измерение частотных и амплитудных характеристик сигналов. При использовании функций тестового приемника измерения производятся с использованием взвешивающих детекторов электромагнитных излучений и наводок. На этапе обзорных замеров по таблице сканирования происходит выявление критических частот с высоким уровнем помех. Они вносятся в список, используемый для окончательных измерений – с целью определения пиковых значений.
В памяти радиоизмерительного прибора сохраняются табличные данные граничных линий для коммерческих стандартов, по которым автоматически определяется соответствие тестируемых устройств действующим нормам по уровню электромагнитного излучения. Полученные спектрограммы можно сохранить памяти, на внешнем носителе или экспортировать на ПК. Подключив к устройству принтер, можно распечатать отчет с результатами тестирования сразу после окончания работ.
Мобильность
Конструкционно тестовый приемник электромагнитных помех R&S ESL6 представляет собой компактный моноблок, который удобно использовать в небольших лабораториях и при выездных работах. При установке опциональной аккумуляторной батареи эту модель можно применять без подключения к сети, а при использовании опции питания от источника постоянного напряжения обеспечивается возможность работы с лабораторными излучателями шума.
Особенности
- Табличная настройка параметров сканирования с возможностью адаптации к задаче обеспечивает достоверность и повторяемость результатов.
- Одновременные измерения несколькими детекторами , с параллельным построением до шести кривых, повышают производительность тестирования.
- Маркерные функции позволяют выполнять селективный мониторинг уровня критических помех.
Купить тестовый приемник электромагнитных помех Rohde & Schwarz ESL6, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Гарантия на всёоборудование |
Удобные способыоплаты |
Бесплатная доставка погороду |
| Rohde & Schwarz ESL6 1300.5001.06 | |
|---|---|
| Диапазон частот | от 9 кГц до 6 ГГц |
| Точность воспроизведения частоты | 1 x 10–6 |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 x 10–7 |
| Время измерения | |
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с |
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с |
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 |
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 |
| Уровень | |
| Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) |
| Максимальная импульсная энергия | 10 мВт·с |
| Максимальное импульсное напряжение | 150 В |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт |
| Точка компрессии по уровню 1 дБ | +5 дБмВт |
| Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22) | |
| 9 кГц | тип. –115 дБмВт |
| f = 500 МГц | тип. –162 дБмВт |
| f = 3 ГГц | тип. –158 дБмВт |
| Детекторы | |
| Тип детекторов | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS) |
| Погрешность измерения уровня | f f |
| Следящий генератор | |
| нет | |
| Нормальные условия эксплуатации | |
| Температура окружающей среды | от +18°С до +28°С |
| Относительная влажность воздуха | от 30% до 80% |
| Рабочие условия эксплуатации | |
| Температура окружающей среды | от 0°С до +50°С |
| Относительная влажность воздуха | от 40% до 95% |
| Условия хранения и транспортирования | |
| Температура окружающей среды | от -40°С до +70°С |
| Относительная влажность воздуха | 95% |
| Условия хранения и транспортирования | |
| Напряжение | от 100 В до 240 В |
| Частота, | от 50 Гц до 400 Гц |
| Потребляемая мощность | не более 65 Вт |
| Напряжение питания постоянного тока с опцией R&S FSL-B30 | от 10 В до 28 В |
| Ток питания с опцией R&S FSL-B30 | от 2 А до 8 А |
| Время прогрева | 30 мин |
| Физические характеристики | |
| Габаритные размеры (ширина x высота x глубина) | 409 x 158 x 465 мм |
| Масса, не более | 8 кг |
Код товара | 102246
Гарантия 3 года
|
- Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6
- Сетевой шнур
- Руководство по эксплуатации
