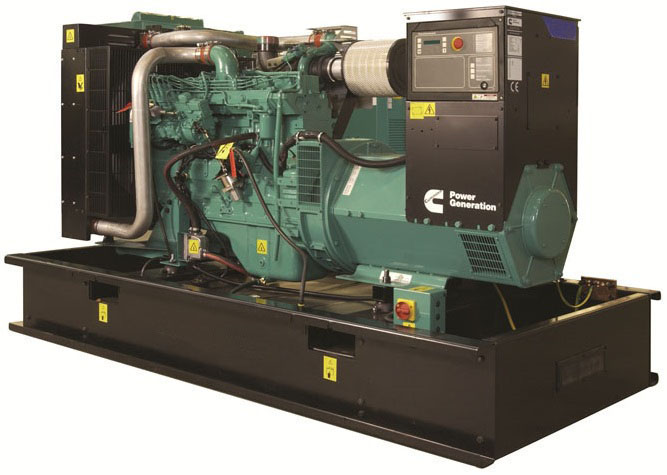

Дизельный генератор Cummins C200D5e

На электростанциях Cummins C200D5e используется двигатель с водяным охлаждением, оснащённой системой контроля и защиты.

Используется безщеточный генератор переменного тока, что исключает необходимость его частого обслуживания.

Топливный бак встроенный в раму дизель-генератора Cummins C200D5e оснащён топливным фильтром и рассчитан на снабжение двигателя топливом в течение 8 часов непрерывной работы агрегата. Допускается установка отдельно стоящих дополнительных топливных баков. Для закачки топлива из дополнительных баков в основном могут быть установлены ручной и автоматический топливные насосы.

Система охлаждения двигателя Cummins состоит из радиатора, вентилятора, водяного насоса и термостата. Вентилятор обеспечивает охлаждение поверхности двигателя и генератора. Кроме того, у генератора имеется собственный охлаждающий вентилятор.

В зависимости от типа электростанции Cummins C200D5e для запуска и питания встроенной системы управления и контроля используются аккумуляторные батареи напряжением 12 и 24 В. Для подзарядки аккумулятора во время работы дизель-генератора на агрегате установлен зарядный генератор (генератор постоянного тока). Для зарядки батарей при неработающем ДГУ в качестве опции может быть дополнительно установлено зарядное устройство с питанием от внешней сети.

Цифровая система контроля РСС (Power Command Control) осуществляет автоматический запуск и остановку ДГУ Cummins C200D5e, регулирует скорость вращения коленчатого вала двигателя, а также обеспечивает параллельную работу нескольких электростанций. РСС также осуществляет постоянный контроль за состоянием двигателя, генератора и всех систем ДГУ.

Основные функции РСС:

• управление цифровыми сигналами, регулировка напряжения, синхронизация и разделение нагрузки при параллельной работе;
• электронная защита генератора от токов короткого замыкания;
• измерение цифровых и аналоговых выходных сигналов;
• отображение всех критических параметров работы двигателя и генератора;
• контроль пуска установки;
• возможность коммуникации с информационными сетями.
