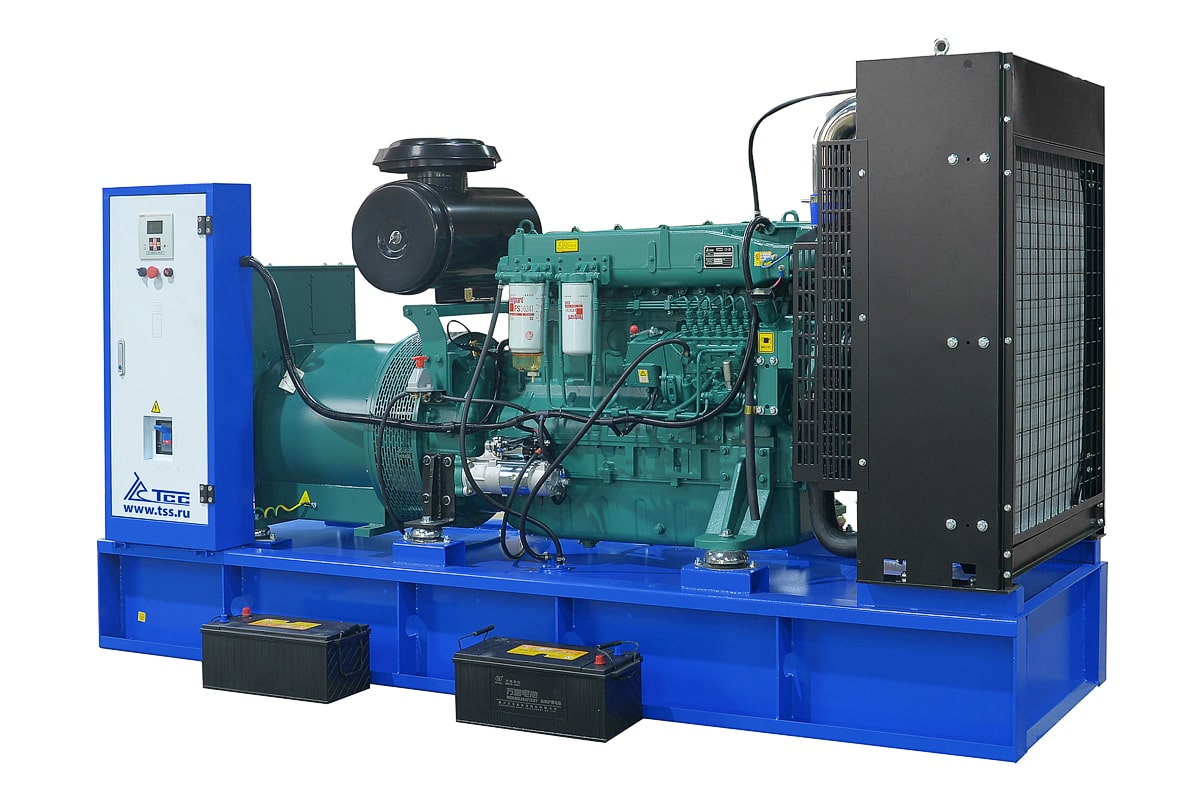

Дизельный генератор ТСС АД-300С-Т400-1РМ5 ПРОФ 029685

Общие характеристики

Серия	TSS Prof
Мощность номинальная, кВт	300
Мощность номинальная, кВА	375
Мощность максимальная, кВт	330
Мощность максимальная, кВА	413
Коэффициент мощности	0.8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	540
Объём системы охлаждения (л)	56
Объём топливного бака (л)	825
Топливный сепаратор	да
Расход топлива при 50% мощности л/ч	40.6
Расход топлива при 75% мощности л/ч	56.8
Расход топлива при 100% мощности л/ч	74
Автономная работа на 75% нагрузки без дозаправ (ч)	14.5
Степень автоматизации	1 (ручной запуск)
Установленный аккумулятор Ah/V	2х120/12
Исполнение	Открытое
Уровень шума (dB/7м)	85
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	515, 1468x960
Габаритные размеры (Д;Ш;В; мм)	3050х975х1990
Ресурс работы до кап. ремонта (ч)	13000
Экологический класс	без экологического класса
Производитель двигателя	TSS Diesel
Мощность двигателя максимальная, кВт	352
Количество цилиндров	6
Расположение цилиндров	рядное
Рабочий объём двигателя (л)	11,596
Система впуска воздуха	с турбонаддувом и промежуточным охлаждением воздуха
Регулятор оборотов	электронный
Рекомендуемый тип масла	SAE 15W40/10W40, API CH-4
Емкость масляной системы (л)	28
Мощность генератора, кВт	300
Система возбуждения	SHUNT
КПД генератора, %	94
Шаг обмотки	2/3
Количество опорных подшипников	1
Класс защиты обмотки	IP21 (IP23)
Степень изоляции	Н
Точность регулировки напряжения (± %)	1
Регулятор напряжения	да
Язык интерфейса контроллера	русский
Масса, кг	2570
Вес брутто (кг)	2650
Комплектация	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, заправка маслом и ОЖ, ЗУ АКБ, "сухой" контакт
Высота рамы (мм)	480
Напряжение бортового электрооборудования, (В)	24

 Контроллер Lovato

Модель	Контроллер Lovato RGK600
Вес брутто (кг)	0.6
- Диапазон рабочих температур (°C)	-30 .. +70
Внешняя ссылка на изображение	http://1c-upload.tss.ru/08c028cf-4155-11e7-9493-00155d030626.jpg
Выбор режима измерения	да
Габаритные размеры (Д;Ш;В; мм)	144 х 144 х 53.3
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)	100 - 480
Журнал событий	да
Звуковой сигнал общей аварии	да
Индикация активной мощности по 3ф. (кВт)	да
Индикация давления масла	да
Индикация коэффициент мощности (cosφ)	да
Индикация мощности (кВт)	да
Индикация напряжения аккумулятора (В)	да
Индикация силы тока	да
Индикация суммарной активной мощности (кВт)	да
Индикация суммарной реактивной мощности (кВАр)	да
Индикация температуры охлаждающей жидкости	да
Индикация уровня топлива в баке	да
Индикация числа оборотов двигателя	да
Класс защиты	IP54
Количество подключаемых датчиков	11
Комплектация	упаковка, крепёж, паспорт, контроллер
Контроль напряжения АКБ	да
Масса, кг	0.6
Наличие реле контроля напряжения	Нет
Напряжение (В)	7 - 33
Останов по низкому напряжению	да
Потребляемая мощность, Вт	1,1
Сигнал тревоги - неудачный запуск ДГУ	да
Сигнал тревоги - общее предупреждение	да
Сигнал тревоги - показатель низкого уровня топлива	да
Сигнал тревоги/останов ДГУ - Общая неисправность	да
Сигнал/останов ДГУ от датчика давл масла	да
Сигнал/останов ДГУ от датчика оборотов двиг	да
Сигнал/останов ДГУ от датчика темп ОЖ	да
Счётчик выработанной электроэнергии (кВт/ч)	да
Счетчик часов наработки	да
Функция задержки запуска	да
Функция задержки останова (для охлаж. двигателя)	да
Частотомер	да

Серия дизель-генераторных установок «ТСС Проф» на базе новых высокотехнологичных двигателей «TSS Diesel-Prof» была разработана инженерами «ГК ТСС» в 2013 году как линейка высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам ДГУ «ТСС Проф» сравнимы с дизель-генераторами самых известных производителей, но при этом гораздо дешевле их и по стоимости приобретения и в обслуживании. ДГУ «ТСС Проф» одинаково успешно применяются как в качестве основного источника энергопитания, так и в качестве резервного – с автоматическим запуском при сбоях в работе основной электросети. Возможные варианты применения: • Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах. • Основное энергоснабжение бурового и насосного оборудования нефтегазовой отрасли. • Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб. • Основное энергоснабжение строительного оборудования. • Основное или резервное энергоснабжение загородного дома, поселка. Расширенная гарантия: На дизель-генераторные установки серии «ТСС Проф» действует расширенная гарантия: 3 года либо 2000 моточасов наработки в зависимости от того, что наступит раньше. Предпродажная подготовка: Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку. Базовая комплектация: 1. Дизельный двигатель жидкостного охлаждения, с турбокомпрессором и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения; 2. Генератор синхронный, бесщеточный, одноопорный, четырехполюсный, с самовозбуждением и автоматическим регулятором напряжения; 3. Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений; 4. Система электропитания с аккумуляторными батареями, зарядным генератором, пусковым стартером; 5. Шкаф управления. Преимущества двигателя: 1. Двигатель изготовлен по технологии Steyr (Австрия); 2. Отличное соотношение цена-качество; 3. Масляные фильтры производства компании Fleetguard; 4. Топливный фильтр с функцией водоотделителя производства компании Fleetguard; 5. Воздушный фильтр производства компании Weichai, фильтр-элемент которого производится полностью из импортных материалов; 6. Высокоэффективные зарядные генераторы производства компании Weichai; 7. В двигателях применяются силиконовые патрубки, которые обладают высокой прочностью и гибкостью, значительно продлевающие срок службы двигателя, а также простые при установке и демонтаже; 8. Стартеры производства компании Weichai, выпускаемые компанией Weichai Hunan Torch Company по технологиям компаний Bosch и Mitsubishi; 9. Топливные трубки низкого давления, выполненные из нержавеющей стали, включая гибкие шланги, что позволяет двигателю работать в условиях высоких температур, в особенности, в ДГУ в шумозащитных кожухах; 10. Топливные насосы от компании Weichai, производимые компанией Longbeng; 11. Распылители форсунок производства компании Delphi, отличающиеся высоким уровнем качества по сравнению с продукцией китайских производителей. Комплектующие для производства форсунок производятся компанией Delphi в Великобритании; 12. Автоматический натяжитель ремня, увеличивающий срок службы ремня; 13. Поршни производства компании Mahle (Германия); 14. Поршневые кольца производства Anqing Piston Ring (совместное японо-американо-китайское предприятие); 15. Кованный коленвал, обладающий высокой прочностью; 16. Головка цилиндра производства компании Weichai; 17. Удобное расположение турбонагнетателя и воздушного фильтра, позволившее оптимизировать пространство для расположения трубопровода отвода отработавших газов; 18. Турбокомпрессор производства компании Wuxi Holset (Cummins турбокомпрессор). Продукция компании Wuxi Holset широко используется компаниями Dongfeng Cummins, Chongqing Cummins и Xi'an Cummins, Weichai Power, Guangxi Yuchai и др. Шкаф управления электростанцией: Шкаф управления производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. На лицевой панели шкафа располагается контроллер управления ДГУ с органами индикации и управления. Внутри шкафа располагаются автоматический выключатель, коммутационные устройства и устройства защиты. Соответствие стандартам: Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами.
