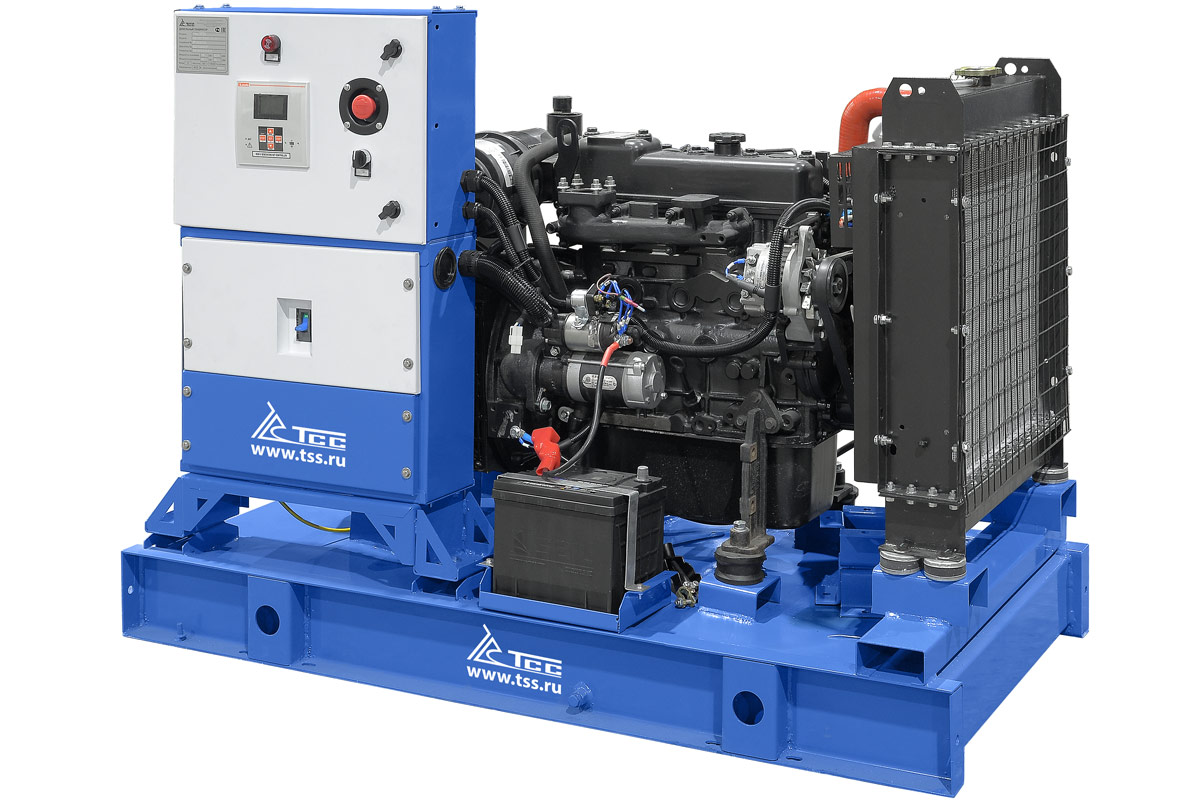

Дизельный генератор ТСС АД-20С-Т400-1РМ7 035912

Общие характеристики

Серия	TSS Prof
Мощность номинальная, кВт	20
Мощность номинальная, кВА	25
Мощность максимальная, кВт	22
Мощность максимальная, кВА	27.5
Коэффициент мощности	0.8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	36
Объём системы охлаждения (л)	11.5
Объём топливного бака (л)	100
Топливный сепаратор	нет
Расход топлива при 50% мощности л/ч	2.5
Расход топлива при 75% мощности л/ч	3.6
Расход топлива при 100% мощности л/ч	4.7
Автономная работа на 75% нагрузки без дозаправ (ч)	27.8
Степень автоматизации	1 (ручной запуск)
Установленный аккумулятор Ah/V	1х60/12
Исполнение	Открытое
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	320, 520x550
Габаритные размеры (Д;Ш;В; мм)	1500х750х1100
Ресурс работы до кап. ремонта (ч)	13000
Экологический класс	без экологического класса
Производитель двигателя	Weichai
Мощность двигателя максимальная, кВт	25
Количество цилиндров	4
Расположение цилиндров	рядное
Рабочий объём двигателя (л)	2,289
Система впуска воздуха	атмосферный
Регулятор оборотов	механический
Рекомендуемый тип масла	SAE 15W40/10W30
Емкость масляной системы (л)	8
Мощность генератора, кВт	20
Система возбуждения	SHUNT
КПД генератора, %	85
Шаг обмотки	2/3
Количество опорных подшипников	1
Класс защиты обмотки	IP21 (IP23)
Степень изоляции	H
Точность регулировки напряжения (± %)	1
Регулятор напряжения	да
Язык интерфейса контроллера	русский
Масса, кг	525
Вес брутто (кг)	535
Комплектация	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, заправка маслом и ОЖ, ЗУ АКБ, "сухой" контакт
Высота рамы (мм)	150
Напряжение бортового электрооборудования, (В)	12

 Контроллер Lovato

Модель	Контроллер Lovato RGK600
Вес брутто (кг)	0.6
- Диапазон рабочих температур (°C)	-30 .. +70
Внешняя ссылка на изображение	http://1c-upload.tss.ru/08c028cf-4155-11e7-9493-00155d030626.jpg
Выбор режима измерения	да
Габаритные размеры (Д;Ш;В; мм)	144 х 144 х 53.3
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)	100 - 480
Журнал событий	да
Звуковой сигнал общей аварии	да
Индикация активной мощности по 3ф. (кВт)	да
Индикация давления масла	да
Индикация коэффициент мощности (cosφ)	да
Индикация мощности (кВт)	да
Индикация напряжения аккумулятора (В)	да
Индикация силы тока	да
Индикация суммарной активной мощности (кВт)	да
Индикация суммарной реактивной мощности (кВАр)	да
Индикация температуры охлаждающей жидкости	да
Индикация уровня топлива в баке	да
Индикация числа оборотов двигателя	да
Класс защиты	IP54
Количество подключаемых датчиков	11
Комплектация	упаковка, крепёж, паспорт, контроллер
Контроль напряжения АКБ	да
Масса, кг	0.6
Наличие реле контроля напряжения	Нет
Напряжение (В)	7 - 33
Останов по низкому напряжению	да
Потребляемая мощность, Вт	1,1
Сигнал тревоги - неудачный запуск ДГУ	да
Сигнал тревоги - общее предупреждение	да
Сигнал тревоги - показатель низкого уровня топлива	да
Сигнал тревоги/останов ДГУ - Общая неисправность	да
Сигнал/останов ДГУ от датчика давл масла	да
Сигнал/останов ДГУ от датчика оборотов двиг	да
Сигнал/останов ДГУ от датчика темп ОЖ	да
Счётчик выработанной электроэнергии (кВт/ч)	да
Счетчик часов наработки	да
Функция задержки запуска	да
Функция задержки останова (для охлаж. двигателя)	да
Частотомер	да

Дизельная электростанция TSS серии Prof от ведущего российского производителя. Eё преимущества полностью раскрываются при длительной эксплуатации в режиме основного источника электроснабжения, когда на первый план выходят показатели расхода топлива, надёжности, длительности сервисных интервалов, адаптивности к приёму нагрузки. Серия TSS Prof спроектирована специалистами инжинирингового центра ГК ТСС с полным учётом потребностей отечественных заказчиков и условий эксплуатации. Технологические возможности производственного комплекса ГК ТСС позволяют серийно выпускать современные модели генераторных установок с качеством, соответствующим мировым отраслевым стандартам, что документально подтверждено сертификатами от таких передовых разработчиков, как Moteurs Baudouin (Франция), Yuchai (Китай), Weichai (Китай), Sincro (Италия), Mecc Alte (Италия) и других. Серия TSS Prof - это реальная и доступная альтернатива европейским дизельным электростанциям среднего и высшего ценовых диапазонов, которая ни в чём не уступает оборудованию именитых марок, имея при этом кратно меньшую стоимость. Преимущества дизель электростанции с двигателем Weichai ✔ Возможность использования ДГУ серии Prof в режиме длительной и непрерывной работы; ✔ Современные высокотехнологичные двигатели, собранные на роботизированных предприятиях в Китае; ✔ Возможность исполнения по 2-ой, 3-ей степени автоматизации и параллельной работы нескольких ДГУ; ✔ Срок службы до капремонта – более 13 000 моточасов; ✔ Совместимость с отечественными моторными маслами; ✔ Доступность узлов и агрегатов при обслуживании; ✔ Высокие эксплуатационные характеристики; ✔ Малый удельный расход топлива; ✔ Увеличенная гарантия сроком до 3 лет. Дизельный двигатель Weichai Серия дизельных электростанций Prof производится на базе двигателей Weichai. Weichai Power Co., Ltd. является одним из крупнейших в Китае заводов по производству дизельных двигателей. Дизельные двигатели Weichai хорошо знакомы специалистам таких отраслей, как малая энергетика, производство коммерческого автотранспорта, судовые двигатели и двигатели для нужд промышленности. Weichai Power занимает лидирующие позиции не только в рамках КНР, но и хорошо известен по всему миру. Weichai разрабатывает свои дизельные двигатели с участием таких компаний, как Deutz, AVL, MTU и MAN, обеспечивая превосходные характеристики и сохраняя ценовую доступность. Синхронный трёхфазный бесщёточный генератор TSS SA – источник электрического тока высокого качества, он спроектирован для применения в дизельных и газопоршневых генераторных установках, ориентированных на электроснабжение самых ответственных объектов, чувствительных к характеристикам подаваемого тока. Применяемый в его конструкции авторегулятор напряжения (AVR) обеспечивает точность регулировки в 0,5%, а класс защиты обмоток соответствует IP23. Это надёжный и неприхотливый одноопорный генератор, уже не одно десятилетие применяемый в составе дизельных генераторных установок марки ТСС. Объекты для эксплуатации Это готовое энергетическое решение для построения надёжных систем электроснабжения самых ответственных объектов, включая производства непрерывного цикла, учреждения здравоохранения и образования, предприятия различных отраслей промышленности, торговые и торгово-развлекательные центры, гостиничные комплексы. Комплект поставки Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течение не менее 2-х часов наработки.
