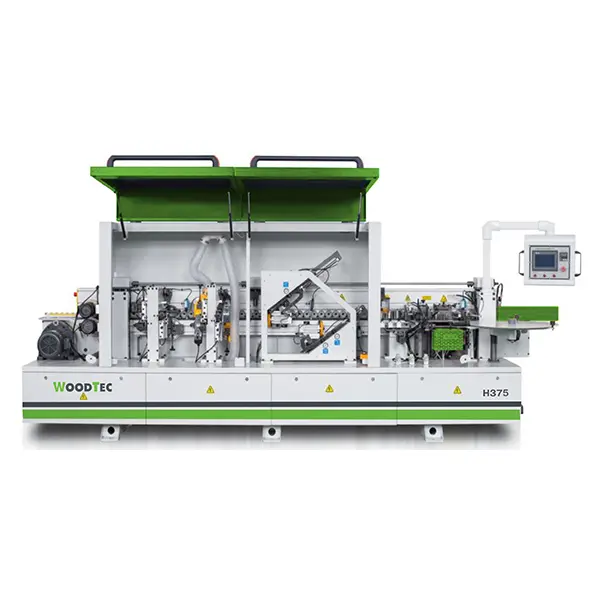

Автоматический кромкооблицовочный станок WoodTec Compact H375

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

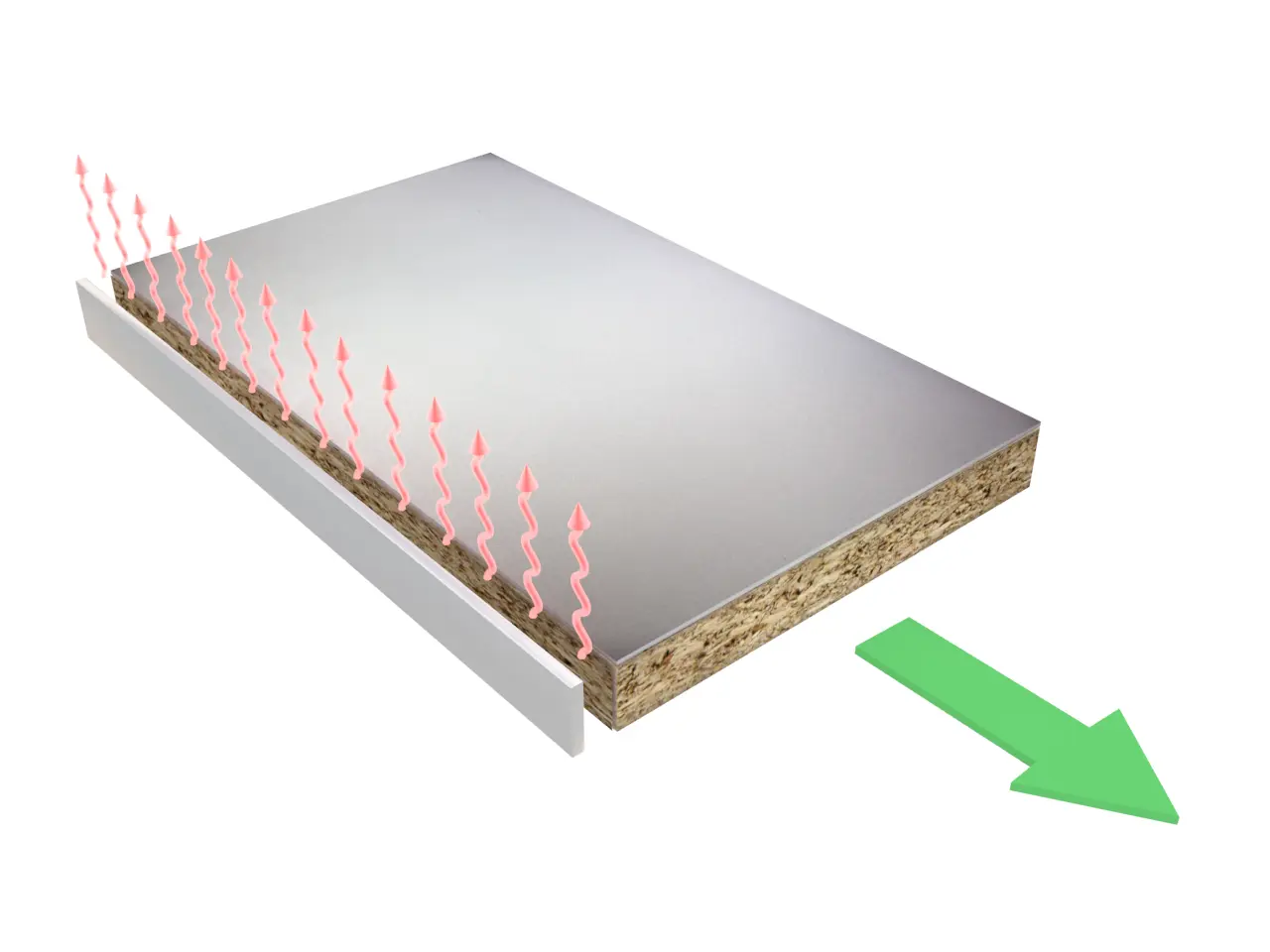

1. Линейка с подогревом	2. Клеевой узел	3. Узел прижима	4. Узел 2-х моторной торцовки
5. Узел фрезерования свесов	6. Узел радиусной цикли	7. Узел подачи очистительной жидкости	8. Полировальный узел

Отличительные особенности

• Скорость подачи 12 - 20 м/мин;
• Подогрев направляющей линейки;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Рычажная регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала;
• Двух моторный торцовочный узел на специальной конструкции с разнесенными независимыми направляющими;
• Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
• Циклевка радиусная;
• Узел подачи очистительной жидкости (двухсторонний);
• Полировальный узел 2 х 0,18 кВт;
• Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
• Регулятор сжатого воздуха;



  Толщина кромочного материала, мм	0,4 - 3
  Толщина детали, мин/макс, мм	10 - 60
  Размеры обрабатываемой детали (мин.) - длина x ширина, мм	120 х 150
  Скорость подачи, м/мин	12 - 20
  Мощность двигателей чистовой торцовки (2 шт.), кВт	2 х 0,35
  Мощность двигателей фрезерного узла (2 шт.), кВт	2 х 0,75
  Полировальный узел - мощность, кВт	2 х 0,18
  Общая мощность, кВт	9,5
  Питающее напряжение (3 фазы), В	380
  Давление сжатого воздуха, бар	6,0

  Габаритные размеры

  Длина, мм	4630
  Ширина, мм	1000
  Высота, мм	1600
  Вес, кг	1550
