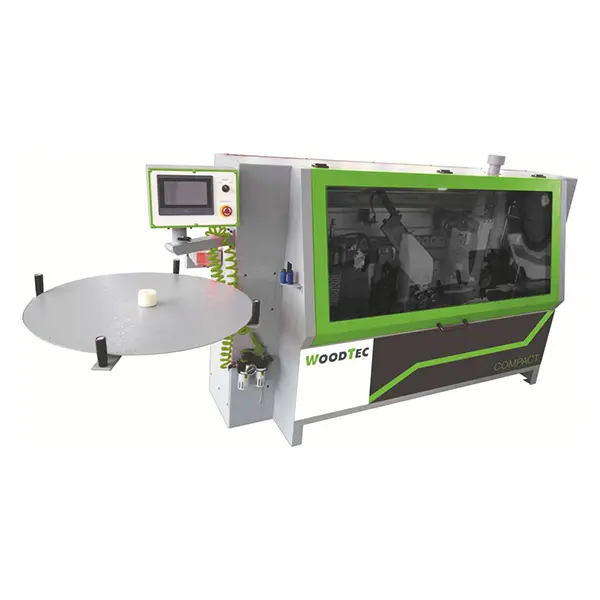

Автоматический кромкооблицовочный станок WoodTec Compact

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

1. Подача кромки	2. Клеевой узел	3. Гильотина	4. Пресс группа
5. Узел 2-х моторной торцовки	6. Чистовой узел фрезерования свесов	7. Узел радиусной циклевки	8. Полировальный узел

Отличительные особенности

• Скорость подачи 12,5 м/мин;
• Подогрев направляющей линейки;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
• Торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
• Циклевка радиусная;
• Полировальный узел 2 х 0,18 кВт 1400 об/мин;
• Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
• Магазин подачи рулонного кромочного материала;
• Пульт управления на передней панели станка;
• Поддерживающий суппорт для габаритных заготовок;
• Регулятор сжатого воздуха.



  Толщина кромочного материала, мм	0,4 - 3
  Толщина детали, мин/макс, мм	12 - 55
  Размеры обрабатываемой детали (мин.) - длина x ширина, мм	150 x 100
  Скорость подачи, м/мин	12,5
  Мощность двигателей чистовой торцовки (2 шт.), кВт	2 x 0,22
  Обороты пил, об/мин	12 000
  Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм	Z = 4; R2
  Мощность двигателей фрезерного узла (2 шт.), кВт	2 x 0,37
  Обороты, об/мин	12 000
  Полировальный узел – мощность, кВт	2 x 0,18
  Обороты, об/мин	1400
  Общая мощность, кВт	5,5
  Питающее напряжение (3 фазы), В	380
  Давление сжатого воздуха, бар	6,5

  Габаритные размеры

  Длина, мм	2750
  Ширина, мм	750
  Высота, мм	1300
  Вес, кг	660
