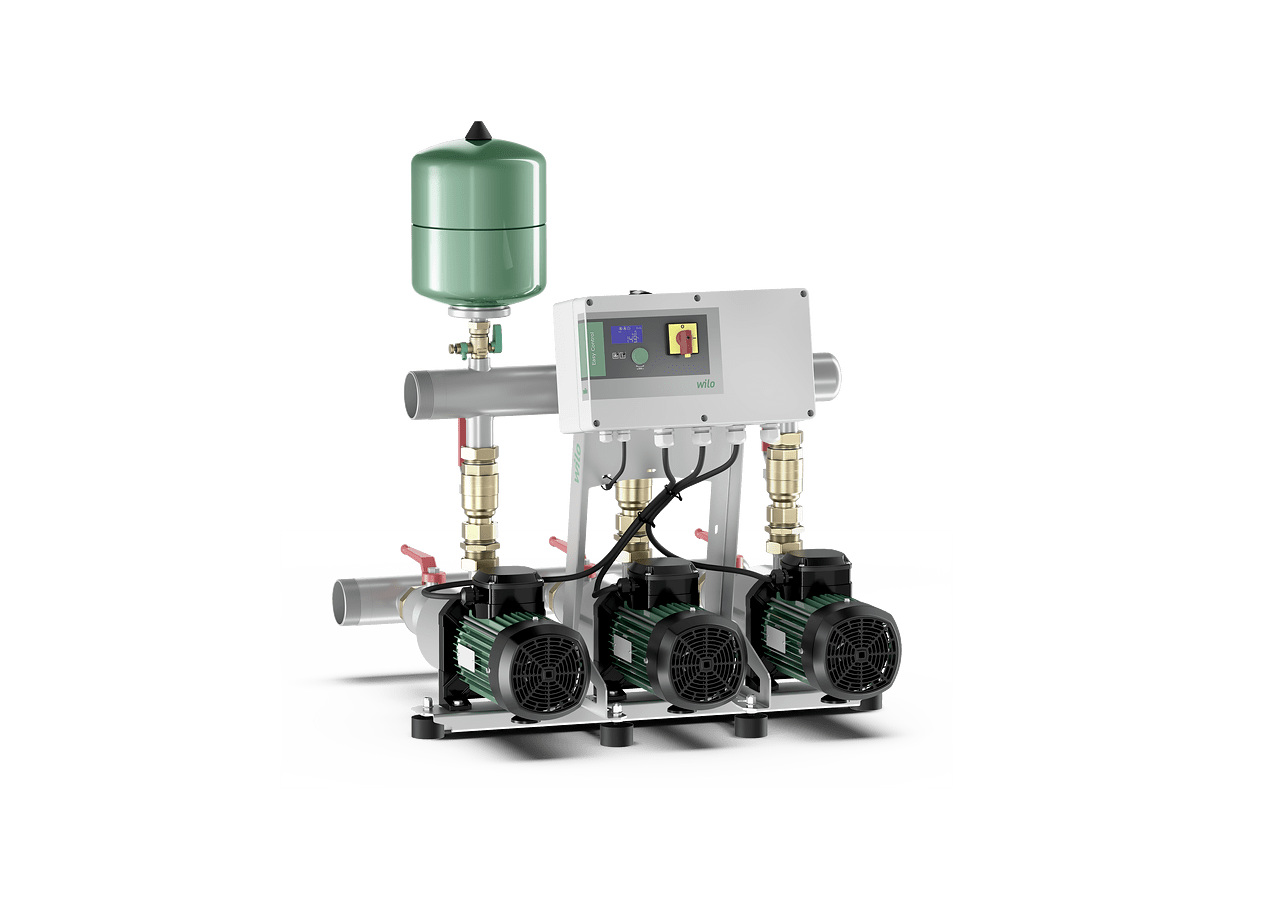

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих, параллельно подключенных, горизонтальных высоконапорных центробежных насосов из нержавеющей стали. Готовность к подключению с монтажом на опорной раме, с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой, технологической, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/преимущества продукции
- Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравликой из нержавеющей стали
- Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
- Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
- Допуск для питьевой воды (ACS и перечень UBA) для насосов с компонентами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
Оснащение/ функции
- 2 или 3 насоса CH1-L на установку
- Компоненты, контактирующие с перекачиваемой жидкостью, коррозионностойкие
- Гальванически оцинкованная фундаментная рама с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
- Запорный вентиль на стороне всасывания и напорной стороне каждого насоса
- Обратный клапан с напорной стороны
- Датчик давления со стороны отводящего трубопровода
- Опционально — манометр, на стороне всасывания
- Манометр со стороны отводящего трубопровода
- Мембранный напорный бак (8 л/PN 10)
- Опционально — защита от сухого хода
- Регулятор EC с пластиковым корпусом IP54, состоит из внутреннего сетевого блока, микропроцессора, модулей аналоговых и цифровых вводов и выводов
Эксплуатация/индикация
- Полностью электронный Easy Controller с внутренним сетевым блоком, микропроцессором, аналоговыми и цифровыми вводами и выводами для управления и связи одинарных насосов с регулируемой частотой вращения электродвигателя
- Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
- Настройка заданного значения, рабочие параметры и квитирование сообщений о неисправности посредством технологии зеленой кнопки
- ЖК-дисплей (с подсветкой) для индикации эксплуатационных параметров, параметров регулятора, эксплуатационного состояния насоса, фактического давления, сообщений об ошибках и протокола процесса
- Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/превышение давления)
- Фиксируемый главный выключатель
- Символьное меню
- Блокировка настроек параметров
- Эксплуатация выбирается с резервным насосом или без него
- Счетчик часов работы для каждого насоса
- Счетчик часов работы для всей установки
- Счетчик включений/выключений сети для каждой установки
- Протокол неисправностей для последних 9 событий
Принадлежности
Принадлежности можно заказывать дополнительно. Установка возможна на заводе-изготовителе или позднее, после выяснения технических вопросов.
Рекомендуемые принадлежности (заказываются отдельно)
- Опциональный комплект WMS для защиты от сухого хода
- Гибкие соединительные трубопроводы или компенсаторы
Описание серии
Описание/конструкция
- Фундаментная рама: гальванически оцинкованная с регулируемыми по высоте вибропоглощающими опорами для полной изоляции корпусного шума; другие исполнения — по запросу
- Система трубопроводов: вся система трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в инженерном обеспечении сооружений; размеры системы трубопроводов должны быть рассчитаны в соответствии с общей гидравлической мощностью установки повышения давления
- Насосы: 1 – 2 или 3 параллельно подключенных насоса серии CH1-L 2.., 4.., 6, 10..; 16..; все компоненты этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301/1.4404
- Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен запорным клапаном или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном
- Мембранный напорный бак 8 л/PN 10 с мембраной из бутилкаучука на стороне конечного давления, полностью безопасен в соответствии с требованиями к обеспечению безопасности пищевой продукции; для испытаний и осмотров оснащен запорным шаровым краном, а также дренажом и проточной арматурой согласно DIN 4807
- Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для активации центрального регулятора EC
- Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера EC
- Контроллер: в серийном исполнении установка оснащается регулятором EC
Преимущества серии
Ваши преимущества
- Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравлической частью из нержавеющей стали
- Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
- Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
- Разрешение к применению в питьевом водоснабжении (ACS и KTW) для насосов с элементами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
