Описание станка:

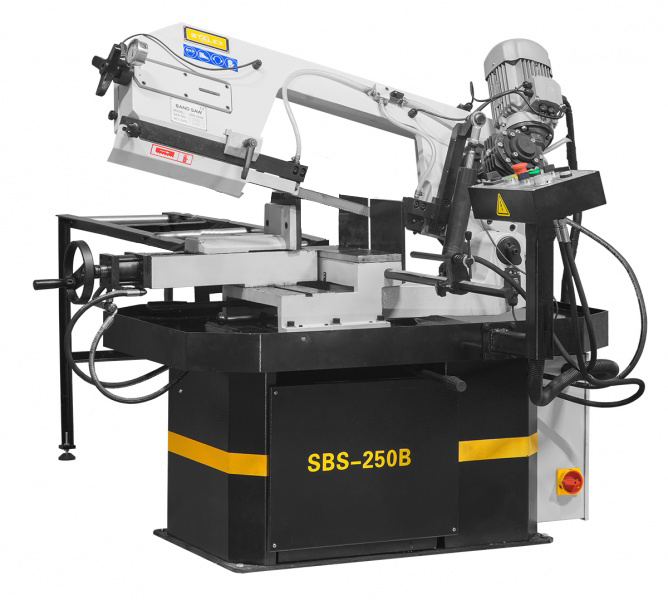

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.
Ленточное полотно:
- Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Характеристики:
|
Stalex SBS 250B |
|||
Питание |
3 фазы/380 вольт/50Гц |
|||
Потребляемая мощность мотора |
0,85/1,1 кВт |
|||
Скорость резания |
48/72 м/мин |
|||
Число оборотов |
930/1400 об/мин |
|||
Главный привод |
зубчатый |
|||
Мощность гидравлической станции |
550 Вт |
|||
Мощность системы СОЖ |
40 Вт |
|||
Диаметр шкивов |
340 мм |
|||
Рабочая зона |
+90° |
-45° |
+45° |
+60° |
|
250 |
190 |
190 |
120 |
|
280х230 |
180x230 |
180x230 |
115х230 |
Угол разворота рамы |
|
|||
Размер полотна |
2750х27х0.9 мм |
|||
Подача пильной рамы |
гидростанция |
|||
Тиски |
гидравлические |
|||
Натяжение полотна |
механическое +датчик натяжения |
|||
*Объём гидравлического бака |
40 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|||
Объём бака СОЖ |
15 л заливать 2/3 по уровню СОЖ |
|||
Рабочая высота стола |
720 мм |
|||
Размер станка |
1300х750х1150 мм |
|||
Размер упаковки (фанерный ящик) |
1420x810x1490 мм |
|||
Масса нетто/брутто |
450/500 кг |
|||
Производство |
Китай |
|||
Гарантия |
1 год |
|||
Гидравлический прижим для пакетной резки, $ |
720 |
|||
Макс. размер пакета |
макс. площадь обработки с прижимом равна макс. площади обработки без прижима |
*Залить чистое гидравлическое масло в бак:
в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.
Стандартная комплектация для Stalex SBS-250B:
· Поворотный стол с возможность поворота -45°…0°…+60º
· Подвижные направляющие с твердосплавными пластинками
· Перепускной клапан плавная регулировка опускания пильной рамы
· Гидравлические тиски
· Скорость вращения пилы, 53 и 79 м/мин
· Ручное натяжение ленты
· Мерный упор - 500 мм
· Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
· Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-250B:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется при помощи гидростанции и веса рамы
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы
- Гидравлические тиски (+ возможность подводки механическим маховиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
